Hallsensoren – langlebig & verschleißfrei
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten, Geschwindigkeitsmessung
Alle Vorteile im Überblick
Als Standard und individuell konfigurierbar verfügbar:
Flexibel einsetzbar, sowohl als Standardlösung als auch anpassbar für spezifische Anforderungen.
Präzise Erfassung:
Zuverlässige Erkennung von magnetischen Feldern zur Positions- und Bewegungserfassung.
Platzsparendes Design:
Flache Bauweise für einfache Integration in kompakte und platzkritische Anwendungen.
Geringer Stromverbrauch:
Effiziente Leistung mit minimalem Energiebedarf, ideal für batteriebetriebene Anwendungen.
Vielseitige Anwendungsmöglichkeiten:
Von Drehzahlmessung über Endlagenerkennung bis hin zu Näherungsschalter.
Hohe Zuverlässigkeit:
Stabile und beständige Leistung unter unterschiedlichen Umgebungsbedingungen.
Schnelle Reaktionszeit:
Sofortige Reaktion auf Änderungen im Magnetfeld für präzise Steuerung.
Lange Lebensdauer:
Verschleißfreie Technologie für eine dauerhafte und zuverlässige Leistung.
Einfache Integration:
Leicht in bestehende elektronische Systeme zu integrieren, dank standardisierter und kompakter Bauweise.
Einsatz von Hallsensoren
In den letzten Jahren hat sich der Einsatz von Hall-Sensoren stark verbreitet – und das aus gutem Grund. Diese kleinen, aber leistungsfähigen Sensoren finden in nahezu jeder Branche Anwendung. Im Automobilbereich zum Beispiel erkennen sie die genaue Position des Schalthebels im Automatikgetriebe. In der Küche messen sie die Wassermenge in Ihrer Kaffeemaschine, während sie in der Industrie die magnetische Flussdichte bestimmen. Dank ihrer kompakten Bauweise und der flexiblen Gehäuseformen passen Hall-Sensoren in nahezu jede Ecke und können dort ihre beeindruckenden Fähigkeiten entfalten.

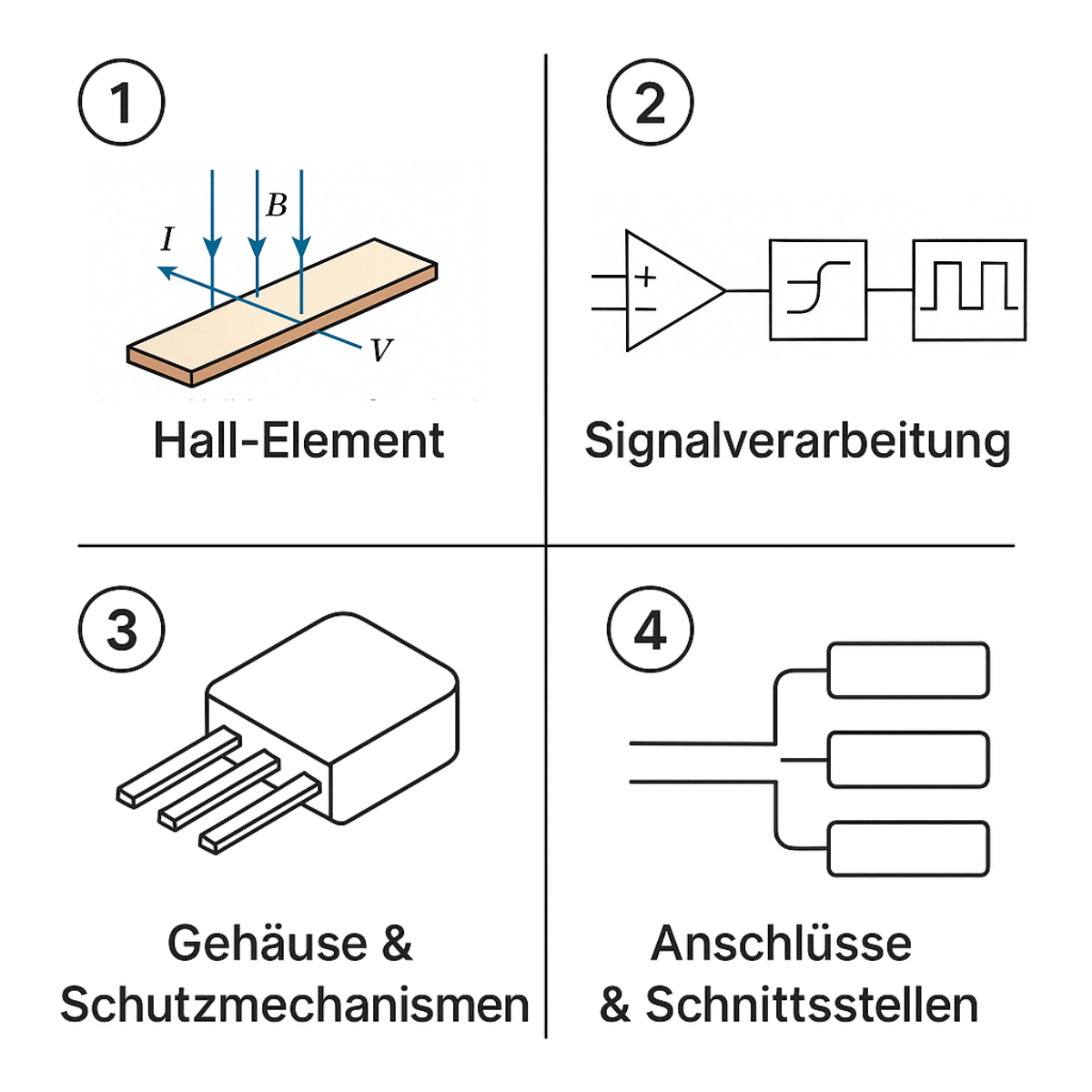

Aufbau von Hall-Sensoren
Hall-Sensoren basieren auf dem Hall-Effekt und bestehen aus mehreren zentralen Komponenten:
1. Hall-Element: Ein dünner Halbleiterstreifen, der bei Einfluss eines Magnetfelds eine Spannung quer zum Stromfluss erzeugt.
2. Signalverarbeitung: Verstärker und Wandler bereiten das Hall-Signal auf und wandeln es in ein nutzbares Ausgangssignal (analog oder digital) um.
3. Gehäuse & Schutzmechanismen: Robuste Kunststoff- oder Metallgehäuse schützen den Sensor vor Umwelteinflüssen wie Staub, Feuchtigkeit oder Temperaturschwankungen.
4. Anschlüsse & Schnittstellen: Elektrische Kontakte oder digitale Schnittstellen ermöglichen die einfache Integration in Steuerungssysteme.
Durch ihren präzisen Aufbau sind Hall-Sensoren zuverlässig, verschleißfrei und vielseitig in der Positions-, Drehzahl- und Strommessung einsetzbar.
Funktionsweise eines Hall-Sensors
Ein Hall-Sensor nutzt den Hall-Effekt, um Magnetfelder zu messen. Fließt Strom durch das Hall-Element und wirkt ein Magnetfeld senkrecht darauf, entsteht eine messbare Hall-Spannung.
- Die Hall-Spannung ändert sich proportional zur Magnetfeldstärke.
- Eine integrierte Signalverarbeitung verstärkt und wandelt das Signal in eine analoge oder digitale Ausgangsgröße um.
- Das verarbeitete Signal kann zur Positions-, Drehzahl- oder Strommessung genutzt werden.
Dank ihrer verschleißfreien und präzisen Arbeitsweise sind Hall-Sensoren ideal für industrielle und automobile Anwendungen.
Darstellung Halleffekt
Welches Produkt suchen Sie?

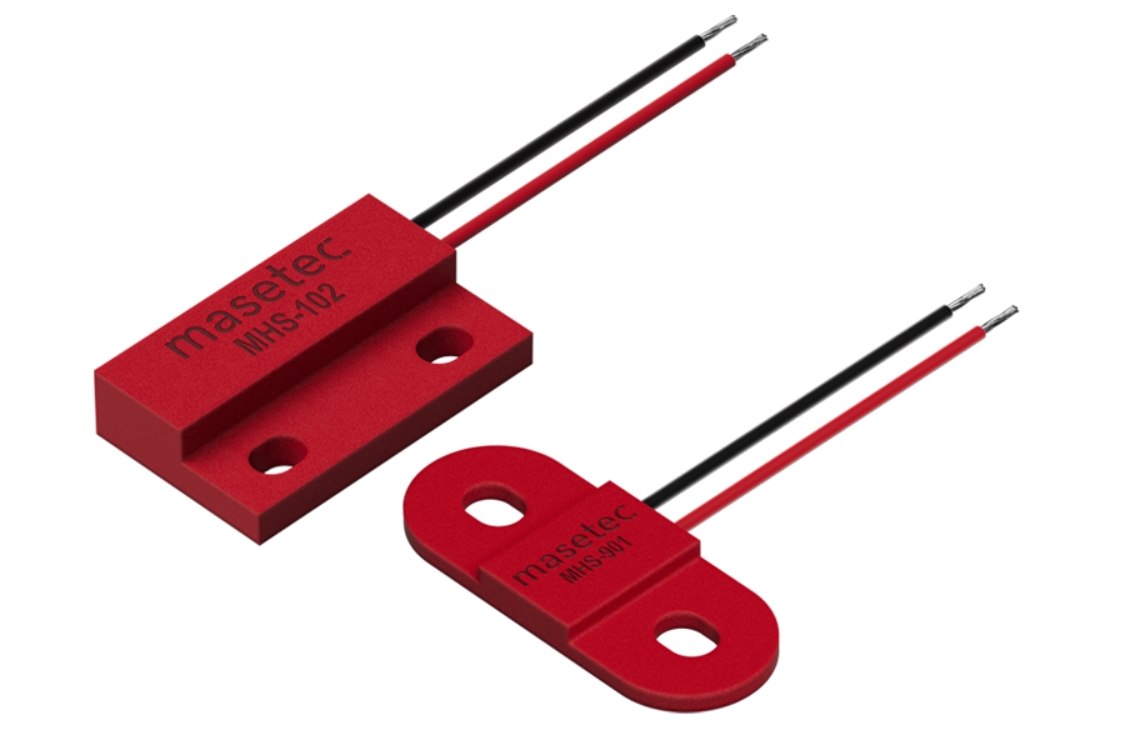

Unsere Hallsensoren im Überblick
Flachgehäuse
Präzise Magnetfeldmessungen und ideal für platzsparende Anwendungen
Sie benötigen eine Individuelle Lösung?
Customizing Hall-Sensoren
Hall-Sensoren bieten eine hohe Empfindlichkeit und Präzision, was sie für eine Vielzahl von Anwendungen attraktiv macht. Für kundenspezifische, maßgeschneiderte Hall-Sensoren können folgende spezifischen Anpassungen und Spezifikationen berücksichtigt werden:
1. Empfindlichkeit und Messbereich
Die Empfindlichkeit und der Messbereich des Sensors können für spezifische Anwendungen angepasst werden, um entweder sehr schwache oder sehr starke magnetische Felder zu erfassen.
2. Ausgangssignal
3. Spezifische magnetische Eigenschaften
4. Anschlusstypen
5. Gehäusematerial
6. Abmessungen und Form
7. Betriebstemperaturbereich
Die Materialien und der Aufbau des Hall-Sensors können für den Betrieb in verschiedenen Temperaturbereichen konzipiert werden.
Diese Anpassungen ermöglichen es, Reed-Sensoren in einer Vielzahl von Anwendungen einzusetzen, von einfachen Positionssensoren bis hin zu komplexen Sicherheits- und Steuerungssystemen.
FAQ Hall-Sensoren
Ist zum Schalten von Hallsensoren ein externer Stromkreis nötig?
Ja, Hallsensoren benötigen einen Stromkreis sowie einen Treiber.
Was ist der Hall-Effekt?
Ein Halbleitermaterial, das in die Nähe eines Magnetfeldes gebracht wird, erzeugt Spannung proportional zur Stärke des Magnetfeldes.
Kann ich auch nur das Hall-IC kaufen?
Ja, dies ist auch möglich. Sprechen Sie uns einfach an.
Sind auch andere Gehäuseformen realisierbar?
Selbstverständlich! Wir können mit wenig Investment jede Gehäuseform realisieren oder haben bereits Sondergehäuse durch unsere Reed basierenden Sensoren verfügbar.
Kann ich auch den Hall-IC und Hersteller vorgeben?
Auch das ist kein Problem. Sagen Sie uns, was Sie benötigen, und wir versuchen dies zu realisieren.
Gibt es nur einen Standard?
Nein! Natürlich nicht. Wir können unsere Magnete speziell an Ihre Anwendung anpassen.
