Levelsensoren für zuverlässige Niveauüberwachung
Unsere Levelsensoren überwachen definierte Füllstände in Flüssigkeiten zuverlässig. Die Schaltfunktion erfolgt magnetisch und damit elektrisch berührungslos. Je nach Anwendung stehen verschiedene Bauformen, Materialien und kundenspezifische Anpassungen zur Verfügung.
Anwendungsbereiche
Niveauüberwachung, Füllstandsmessung
Alle Vorteile im Überblick
Als Standard und individuell konfigurierbar verfügbar:
Einfache Installation:
Schnell und unkompliziert vertikal in Tanks oder Behälter montierbar.
Präzise Messung:
Zuverlässige Erkennung eines definierten Grenzstands.
Platzsparendes Design:
Ideal für schmale oder tiefere Behälter mit begrenztem vertikalem Raum oder speziellen Einbauanforderungen.
Zuverlässigkeit:
Robuste Sensorik, die auch unter anspruchsvollen Bedingungen zuverlässig arbeitet.
Vielseitige Anwendungsmöglichkeiten:
Geeignet für Flüssigkeiten, Schüttgüter und andere Materialien.
Widerstandsfähigkeit:
Beständig gegen Korrosion, Chemikalien und Temperaturschwankungen.
Lange Lebensdauer:
Hohe Langlebigkeit durch robuste Bauweise und hochwertige Materialien.
Einfache Integration:
Kompatibel mit bestehenden Systemen und leicht in Steuerungs- und Überwachungslösungen zu integrieren.
Einsatz von Levelsensoren
Ob in industriellen Prozessen oder alltäglichen Anwendungen – Levelsensoren oder auch Niveausensoren übernehmen eine entscheidende Rolle. Sie messen präzise den Füllstand von Flüssigkeiten und ermöglichen eine zuverlässige Überwachung. Selbst unter anspruchsvollen Bedingungen überwachen sie zuverlässig definierte Schaltpunkte und sorgen dafür, dass rechtzeitig reagiert werden kann.
Aufbau von Reed basierten Levelsensoren
Ein Magnet im Schwimmer bewegt sich mit dem Flüssigkeitsstand und betätigt den im Schaltrohr integrierten Reedkontakt. Dadurch lassen sich definierte Grenzstände zuverlässig überwachen. Je nach Ausführung kann der Sensor als Schließer, Öffner oder Wechsler ausgelegt werden.
1. Sensorelement: Ein im Schaltrohr integrierter Reedkontakt erfasst einen definierten Füllstand. Mit dem Flüssigkeitsstand bewegt sich der Schwimmer samt eingebautem Magneten und betätigt den Reedkontakt berührungslos.
2. Elektronik & Signalverarbeitung: Wandelt die erfassten Messwerte in elektrische Signale um und verarbeitet sie für die Weitergabe an Steuerungssysteme.
3. Gehäuse & Schutzmechanismen: Umfasst robuste Materialien wie Edelstahl oder Kunststoff, die den Sensor vor Umwelteinflüssen, Druck oder Chemikalien schützen.
4. Anschluss & Schnittstellen: Ermöglichen die Verbindung zu Steuerungen oder Maschinen, z. B. über analoge, digitale oder drahtlose Kommunikationswege.
Durch diesen durchdachten Aufbau arbeiten Levelsensoren zuverlässig und präzise, selbst unter anspruchsvollen Bedingungen.
So funktioniert ein Reed-Levelsensor
Ein Reed-Levelsensor basiert auf einem einfachen, aber genialen Prinzip. Stellen Sie sich einen kleinen Magneten vor, der in einem Tank schwimmt. Dieser Magnet ist fest in einem Schwimmkörper verbaut und bewegt sich je nach Füllstand auf und ab. Der Reedkontakt, der im Steigrohr oder einem Gehäuse untergebracht ist, reagiert auf die Position des Magneten. Sobald der Magnet in die Nähe des Reedkontakts kommt, schließt sich der Kontakt – das Signal wird übertragen, dass ein bestimmter Füllstand erreicht ist.
Es gibt zwei Hauptarten, wie Reed-Levelsensoren eingesetzt werden:
Fest verbaut: Der Magnet ist in einem Schwimmkörper integriert, der fest im Tank installiert ist. Dieses System bietet eine hohe Präzision und ist ideal für Anwendungen, bei denen der Tank stationär ist.
Frei schwimmend: In Anwendungen, bei denen der Tank herausnehmbar ist, wird der Magnet getrennt vom Sensor verwendet. Der Schwimmer bewegt sich frei im Tank, während der Sensor separat positioniert ist. Dies ermöglicht eine flexible Anpassung an verschiedene Tankformen und -größen.
Niveau 1
herausnehmbarer Tank
mit Schwimmer
Niveau 2
fester Tank, seitliche Montage
mit Level-Side-Sensor
Niveau 3
fester Tank
mit Level-Top-Sensor
Welches Produkt suchen Sie?
Unsere Levelsensoren im Überblick

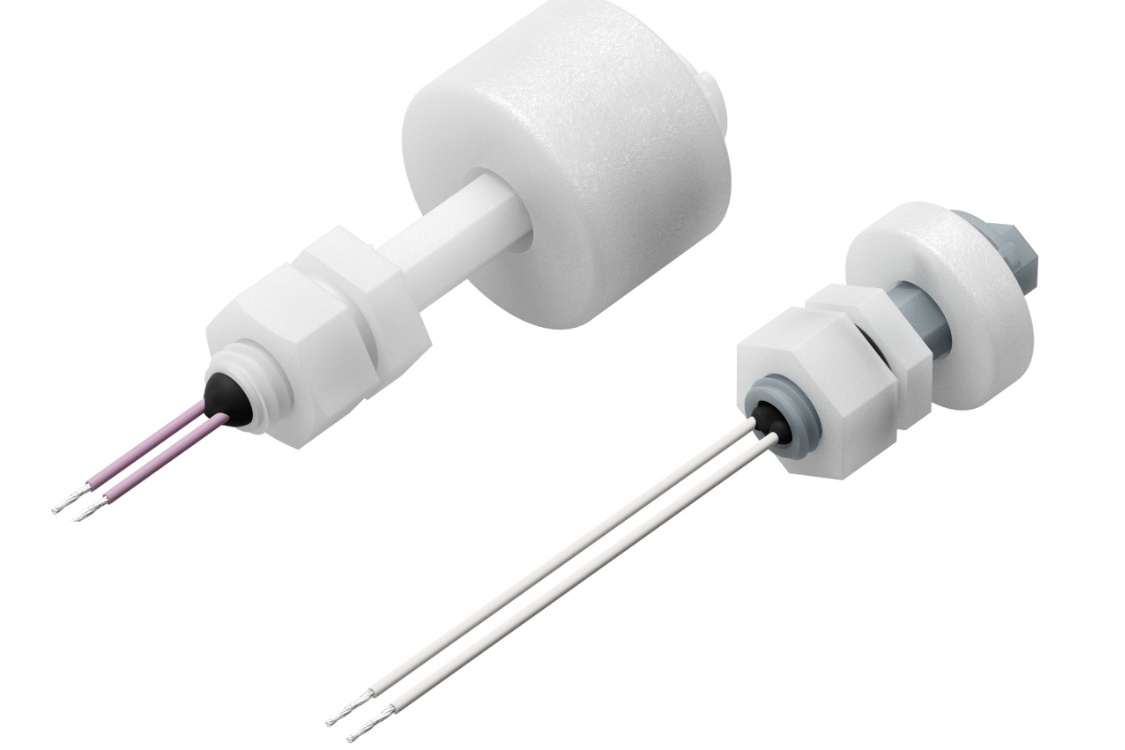

Vertikal Plastik
Zuverlässige Lösung für platzsparende Anwendungen

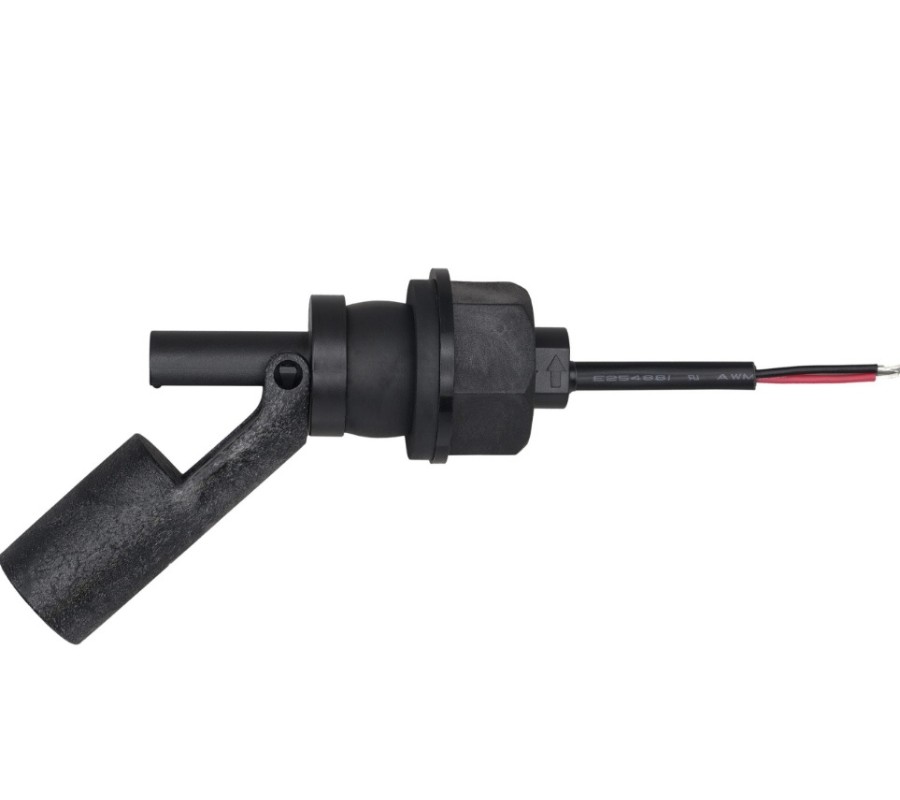

Horizontal Plastik
Einfache Installation und hohe Präzision

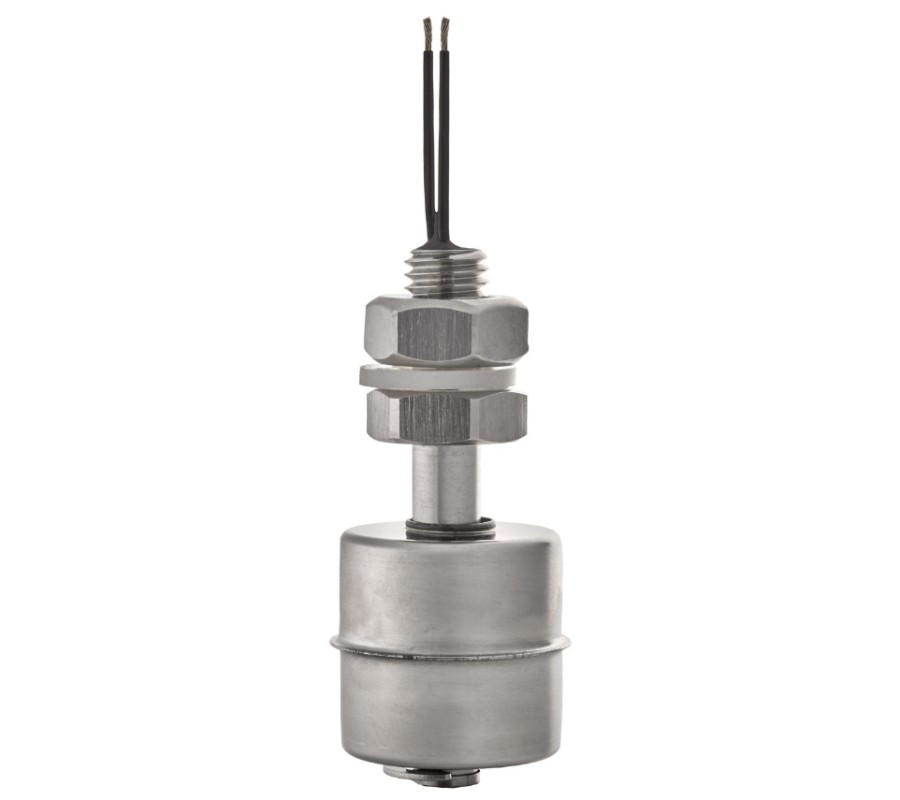

Vertikal Edelstahl
Präzise Funktionalität und einfache Integration
Horizontal Edelstahl
Einfache Handhabung und zuverlässige Leistung
Sie benötigen eine Individuelle Lösung?
Customizing Levelsensoren
Bei der Fertigung maßgeschneiderter Reedsensoren können verschiedene spezifische Anpassungen vorgenommen werden, um optimal auf die Anforderungen Ihrer Anwendung einzugehen. Einige der wichtigsten Anpassungen sind:
1. Messprinzip
2. Abmessungen und Form
3. Materialien
4. Bereich und Auflösung
Die Messbereichsgrenzen und die Auflösung des Sensors können angepasst werden, um präzise Messungen in dem gewünschten Bereich zu ermöglichen.
5. Temperaturbereich
Die Konstruktion des Sensors kann für den Betrieb in spezifischen Temperaturbereichen optimiert werden, was besonders in extremen Umgebungen wichtig ist.
6. Montage und Formfaktor
Die Bauweise und Montageoptionen des Sensors können für die spezifische Einbausituation optimiert werden, einschließlich Größe, Form und Befestigungsmethoden.
7. Anschlusstypen
8. Integrierte Funktionen
Zusätzliche Funktionen, wie Temperaturmessung, können hinzugefügt werden, um die Leistungsfähigkeit des Sensors zu erhöhen.
Diese Anpassungen erlauben es, Levelsensoren in einem breiten Spektrum von Anwendungen zu nutzen, von einfachen Tankfüllstandsmessungen bis hin zu komplexen Prozesssteuerungs- und Überwachungsaufgaben in Industrie und Forschung.
FAQ Levelsensoren
Welche Formen sind erhältlich?
Es sind alle Formen erhältlich. Wir würden uns jedoch freuen, diese vorab mit Ihnen zu besprechen, um die beste Lösung anbieten zu können.
Auf welcher Basis funktionieren eure Levelsensoren?
Gibt es nur den Standard?
Nein! Natürlich nicht. Wir können unsere Sensoren an Ihre Anwendung anpassen. Sei es durch ein spezielles Gehäuse, ein spezielles Material oder einfache Anpassungen wie Kabellängen und spezielle Anschlussvarianten. Mehr dazu finden Sie hier
Welche Materialien bietet ihr an?
Die meisten der Sensoren sind aus PP, PA, Edelstahl oder PVC. Sollten Sie ein spezielles Material benötigen, dann geben Sie uns einfach Bescheid.
Welches Material ist für mich das Richtige?
Das kommt ganz auf Ihre Anwendung und das zu überwachende Medium an. Sprechen Sie uns an und wir erarbeiten zusammen mit Ihnen den passenden Sensor.
