Lieferengpass bei Reedkontakten Wechsler (Form C) und Öffner (Form B)
Bei Reedkontakt-Wechslern (Form C, SPDT) kommt es derzeit zu verlängerten Lieferzeiten. Ein führender Hersteller hat im Zuge einer Produktionsumstellung für betroffene Reedschalter-Serien längere Lieferzeiten angekündigt. Da nur wenige Anbieter vergleichbare Komponenten fertigen, kann sich die zusätzliche Nachfrage auch auf andere Lieferanten auswirken.
Für Unternehmen, die Reed-Wechsler oder Öffner in ihren Sensorlösungen einsetzen, stellt sich deshalb die Frage: Welche technischen Alternativen kommen infrage?
Warum Form-C-Reedschalter besonders betroffen sind

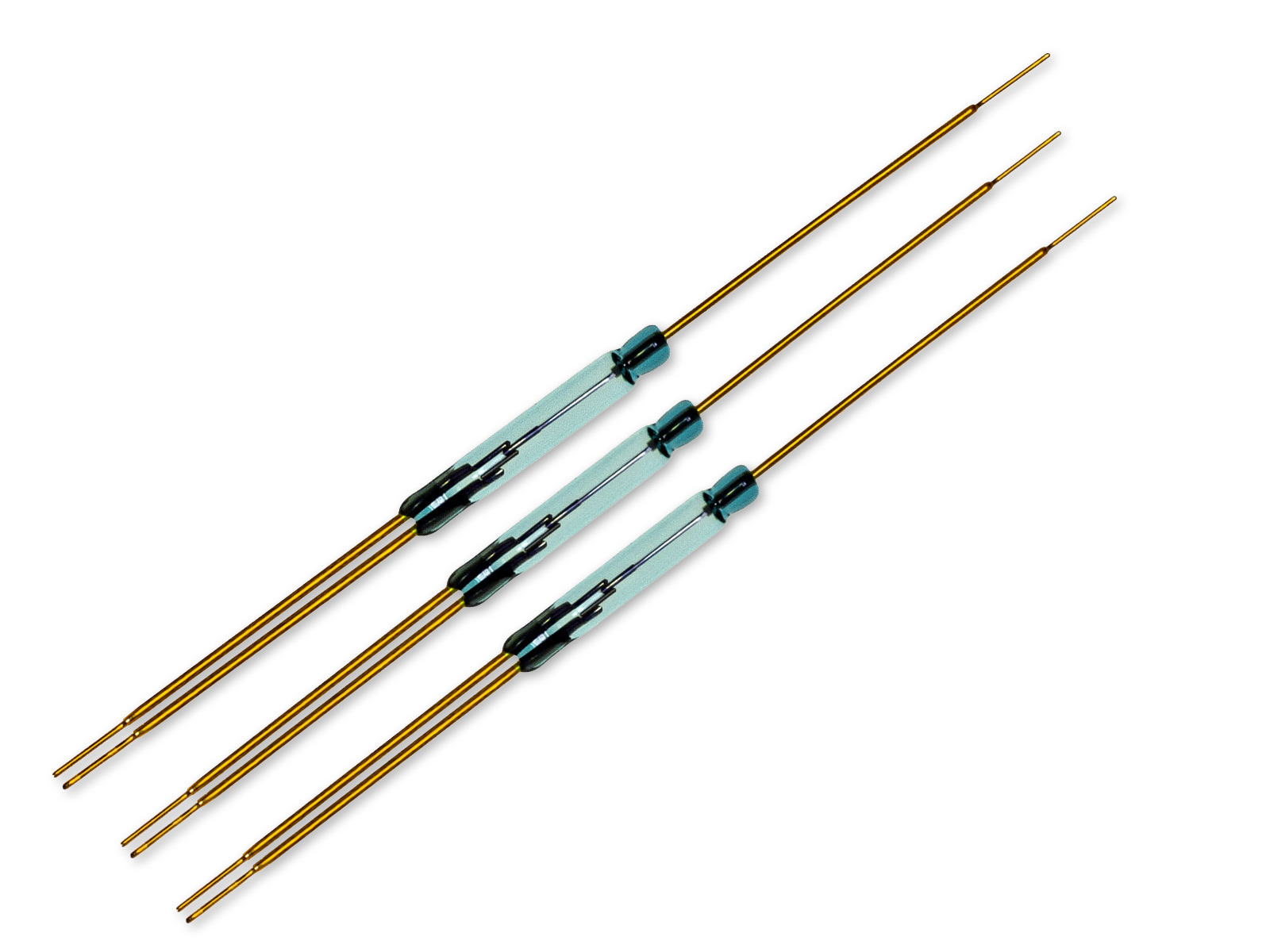

Reedkontakt-Wechsler (Form C) sind konstruktiv aufwendiger als einfache Schließer (Form A). Sie besitzen drei Anschlüsse: einen gemeinsamen Kontakt (Common), einen Öffner (NC) und einen Schließer (NO).
Ohne Magnetfeld ist der Öffnerkontakt geschlossen. Wird ein entsprechendes Magnetfeld angelegt, wechselt der Kontakt auf den Schließer.
Für diese Funktion sind zusätzliche Fertigungsschritte erforderlich. Dazu gehören ein aufgeschweißter, nicht-magnetischer Kontaktbereich sowie eine präzise Justage der Kontaktzungen. Diese konstruktiven Anforderungen erschweren es, Produktionskapazitäten kurzfristig zu erhöhen.

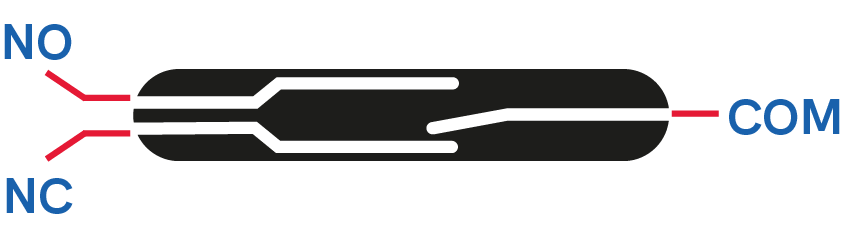

Form C/Umschalter
Grundzustand

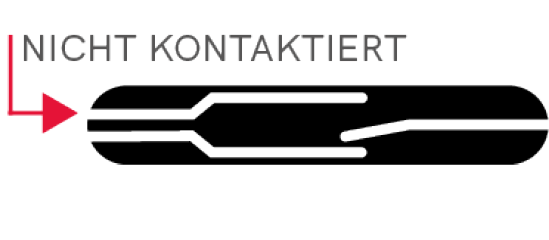

Form B/Öffner
Grundzustand
Warum auch Reedkontakt-Öffner (Form B, NC) betroffen sein können
Reedkontakt-Öffner (Form B) werden in der Praxis häufig durch Form-C-Reedschalter realisiert, bei denen nur der Öffnerkontakt genutzt wird. Engpässe bei Form C können sich deshalb auch auf Öffner-Sensoren auswirken.
Eine alternative Realisierung mit einem Schließer und entsprechendem Vormagneten ist technisch möglich, erfordert jedoch zusätzlichen konstruktiven Aufwand.
Warum ein einfacher Austausch des Reedschalters selten ausreicht
Ein Reedschalter-Wechsler eines anderen Herstellers ist nicht automatisch ein gleichwertiger Ersatz.
Selbst bei identischer Kontaktfunktion können sich die Komponenten in wesentlichen Eigenschaften unterscheiden:
- Bauform und Abmessungen
- Ansprech- und Abfallwerte (AT-Werte)
- Elektrische Belastbarkeit
- Anschlussgeometrie und Einbausituation
Ein direkter 1:1-Austausch ist deshalb häufig nicht möglich. Insbesondere bei bereits integrierten Reedsensoren muss die gesamte Sensorbaugruppe betrachtet werden.
Welche Alternativen gibt es für Reedkontakt-Wechsler?
Am Markt sind alternative Reed-Schalter verschiedener Hersteller verfügbar. Sie unterscheiden sich hinsichtlich Bauform, technischer Eigenschaften sowie Preis- und Leistungsklasse.
Welche Ausführung geeignet ist, hängt von den Anforderungen der Anwendung ab. Entscheidend sind nicht allein die technischen Daten des Reed-Kontakts als Umschalter, sondern auch dessen Zusammenspiel mit Magnet, Einbaulage und Sensorgehäuse.
Wichtig:
Eine Alternative sollte deshalb immer anhand der konkreten Anwendung geprüft werden.
Die masetec-Lösung: Sensor statt Schalter
Statt ausschließlich nach einem identischen Reed-Schalter zu suchen, betrachten wir die komplette Sensorlösung. Wir setzen alternative Reed-Schalter ein und integrieren diese in kundenspezifische Sensoren, abgestimmt auf die jeweilige Anwendung.
Dabei berücksichtigen wir unter anderem:
Sensorgehäuse und Einbaumaße
Kabel und elektrische Anschlüsse
Magnet und Schaltabstände
Gewünschtes Schaltverhalten
So können wir technische Alternativen für bestehende Anwendungen entwickeln, die sich nach entsprechender Prüfung auch als Second Source neben dem bisherigen Lieferanten einsetzen lassen.
Sie benötigen eine Alternative für Ihren Reedkontakt-Wechsler?
Ob bestehender Reedsensor oder neue Anwendung: Senden Sie uns die Bezeichnung des bisher eingesetzten Bauteils, ein Datenblatt oder Informationen zu Ihrer Anwendung.
Wir prüfen gemeinsam mit Ihnen, welche alternative Reed-Schalter- und Sensorlösung technisch infrage kommt.
Weitere technische Informationen zu den unterschiedlichen Kontaktformen finden Sie auf unserer Seite Reedkontakte.
