Serie MHS-901
Präzision im Flachgehäuse
Unsere Hallsensoren der Serie MHS 901 bieten eine berührungslose, verschleißfreie Erfassung von Magnetfeldern in besonders kompakter Bauform. Sie sind ideal für Anwendungen mit begrenztem Bauraum und ermöglichen durch ihre geringe Bauhöhe und flexible Anschlussoptionen eine einfache Integration in verschiedenste Umgebungen.
Sie benötigen eine Individuelle Lösung?
• Empfindlichkeit und Messbereich
• Betriebstemperaturbereich
• Spezfische magnetische Eigenschaften
• Flexibilität und Biegeradius
• Gehäusematerial
• Anschlusstypen
• Ausgangssignal
• Abmessungen und Form
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten, Geschwindigkeitsmessung
Features
Magnetisch betriebener Näherungssensor Hall Technologie
Individuell definierte Empfindlichkeit
Schraubmontage
Kundenspezifische Anpassungen möglich
Kann durch Nichteisenwerkstoffe, z. B. Holz oder Plastik hindurch betrieben werden
Eigenschaften der Serie
Ein Hall IC basierter-Magnetsensor mit einer Auswahl von Schließkontakten. Das Gehäusedesign ermöglicht eine Schraub- oder Klemmmontage. Verfügbar mit unterschiedlichen Kabellängen sowie Empfindlichkeits- und Steckeroptionen.
Abmessungen: L 25.5 × B 11.0 × H 3.0 mm
Kabelausgang: rechts
Arbeitstemperatur: –20 °C bis +105 °C
Versorgungsspannung: 2.7 V … 28 V
Hall-Typ: Schalter – Unipolar
Empfindlichkeit: 55 … 120 Gs
Gehäusematerial: PBTGF
Zulassung
REACH; RoHS

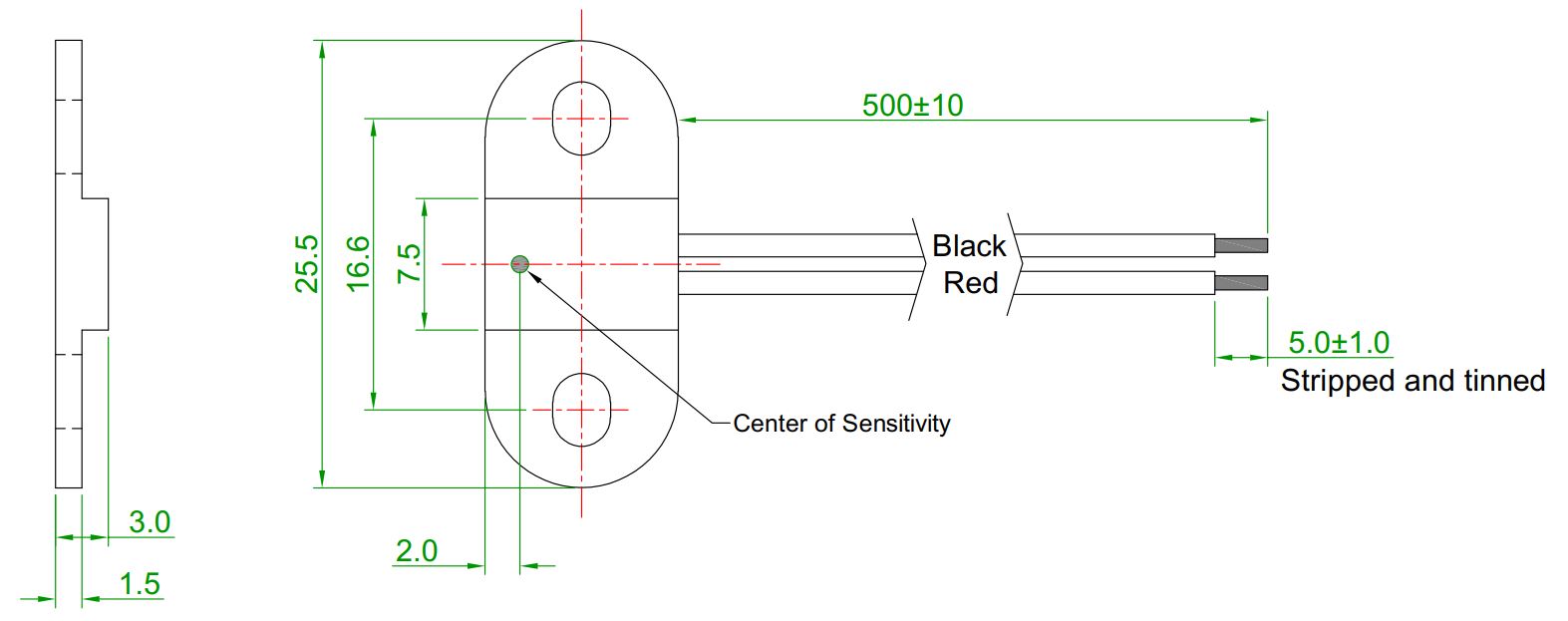

Technische Zeichnung
Eigenschaften der Varianten
Abmessungen: L 25.5 × B 11.0 × H 3.0 mm
Kabelausgang: rechts
| MHS-901 -1 | MHS-901 -2 | MHS-901 -3 | MHS-901 -4 | |
|---|---|---|---|---|
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 94 Gs | 60 Gs | 120 Gs | 55 Gs |
| Kabelausgang | rechts | rechts | rechts | rechts |
| AWG | 24 | 24 | 24 | 24 |
| Versorgungsspannung | 3 V … 24 V | 3 V … 24 V | 2.7 V … 28 V | 2.7 V … 28 V |
| Hall-Typ | Unipolar / Schalter | Unipolar / Schalter | Unipolar / Schalter | Unipolar / Schalter |
| Hall IC | 2-Draht | 2-Draht | 3-Draht | 3-Draht |
| Kleinmengen & Muster |  Zum Shop |
Zum Shop |
Zum Shop |
Zum Shop |
| MHS-901 -1 | MHS-901 -2 | MHS-901 -3 | MHS-901 -4 | |
|---|---|---|---|---|
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 94 Gs | 60 Gs | 120 Gs | 55 Gs |
| Kabelausgang | rechts | rechts | rechts | rechts |
| Leitungsquerschnitt | AWG 24 | AWG 24 | AWG 24 | AWG 24 |
| Versorgungsspannung | 3 V … 24 V | 3 V … 24 V | 2.7 V … 28 V | 2.7 V … 28 V |
| Hall-Typ | Unipolar / Schalter | Unipolar / Schalter | Unipolar / Schalter | Unipolar / Schalter |
| Hall IC | 2-Draht | 2-Draht | 3-Draht | 3-Draht |
| Kleinmengen & Muster | Zum Shop |
Zum Shop |
Zum Shop |
Zum Shop |
◀ Tabelle bitte seitlich scrollen ▶
