Magnetkupplungen – Kraftübertragung ohne Berührung
Magnetkupplungen nutzen die Kraft von Magnetfeldern und können in verschiedenen Ausführungen gefertigt werden. Bei masetec erhalten Sie nicht nur leistungsstarke Magnetkupplungen, sondern auch eine umfassende Beratung zu diesem Thema.
Anwendungsbereiche
Magnetische Kraftübertragung
Alle Vorteile im Überblick
Kontaktloser Kraftschluss:
Magnetkupplungen übertragen Drehmoment ohne mechanische Berührung.
Verschleißfreiheit:
Da keine Reibung entsteht, sind sie langlebig und wartungsarm.
Hohe Sicherheit:
Sie verhindern Leckagen und eignen sich für gefährliche oder aggressive Medien.
Effiziente Kraftübertragung:
Die verlustarme Magnetkupplung sorgt für einen hohen Wirkungsgrad.
Vielseitige Einsatzmöglichkeiten:
Sie finden Anwendung in Pumpen, Rührwerken und sensiblen Industriebereichen.
Einsatz von Magnetkupplungen
Magnetkupplungen werden in zahlreichen Anwendungen eingesetzt, bei denen eine berührungslose und dichte Kraftübertragung erforderlich ist. Sie finden sich vor allem in Pumpen, Rührwerken und Kompressoren, die mit aggressiven, giftigen oder sensiblen Medien arbeiten. Durch den kontaktlosen Kraftschluss sind sie verschleißfrei, verhindern Leckagen und ermöglichen einen sicheren, wartungsarmen Betrieb. Besonders in der chemischen Industrie, Medizintechnik und Vakuumtechnik bieten Magnetkupplungen eine zuverlässige und effiziente Lösung.
Aufbau von Magnetkupplungen
Eine Magnetkupplung besteht aus zwei Magnetrotoren – einem innenliegenden Antriebsrotor und einem außenliegenden Mitnehmerrotor. Diese sind durch eine hermetische Trennwand (z. B. aus Edelstahl oder Kunststoff) voneinander getrennt. Die Magnete sind so angeordnet, dass sie das Drehmoment kontaktlos vom Antrieb auf die Abtriebsseite übertragen. Dadurch entsteht eine dichte, verschleißfreie Verbindung, ideal für den Einsatz in sensiblen oder aggressiven Medien.
OR / IR Typen
Outer Rotor
1
standard
2

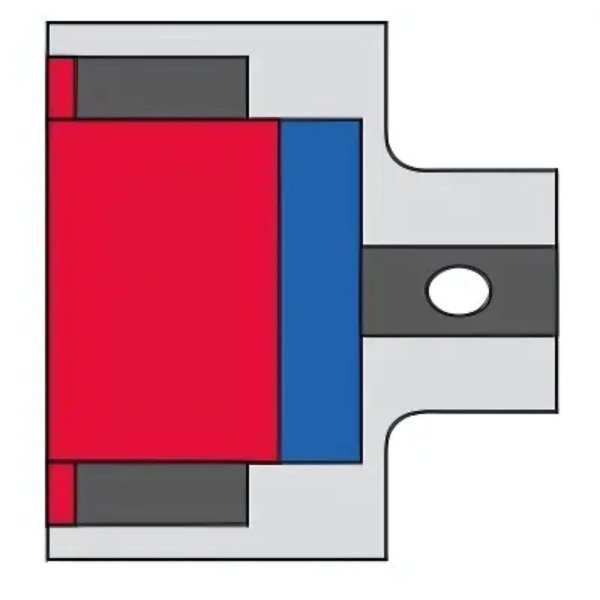

with envelope
3
with fulling glue
4

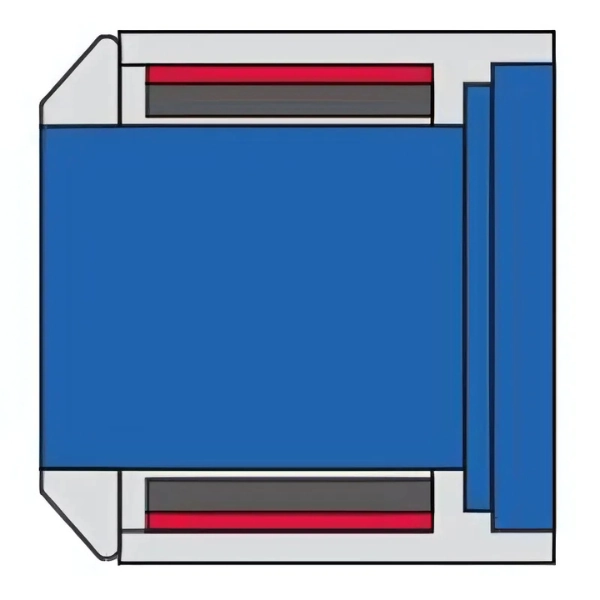

all sealed by welding
Inner Rotor (IR)
5
standard
6
sealed by envelope
7

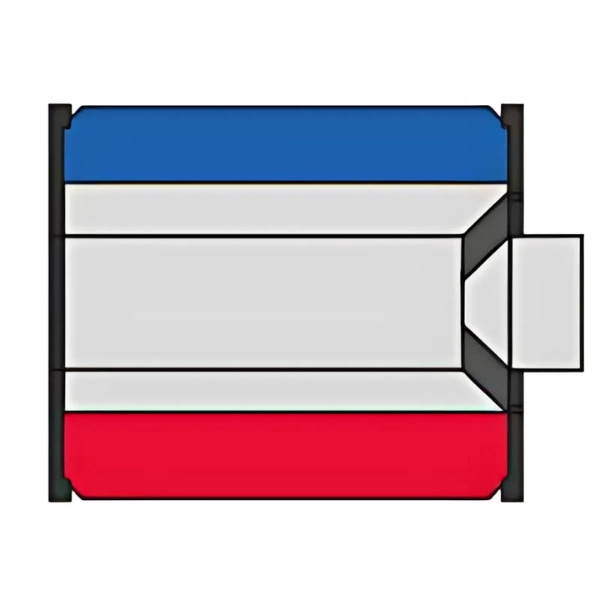

fixed by side cover
8

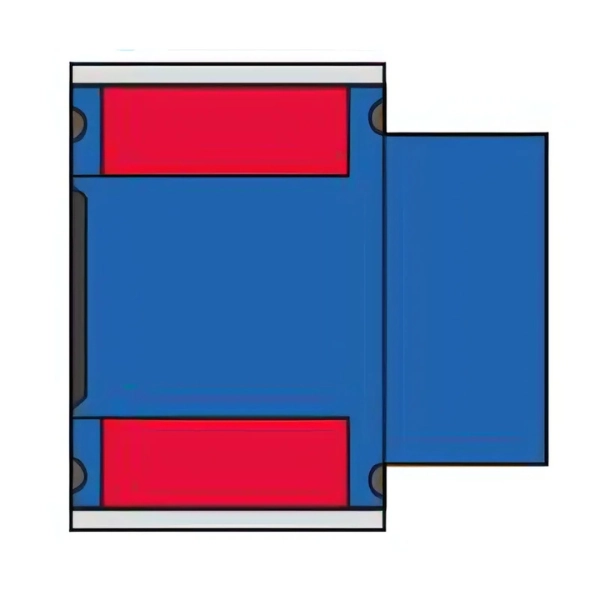

plastic sheel
Material & Kombinationsmöglichkeiten
OR / IR
| COMBINATION TYPE | OR-MATERIAL | IR-MATERIAL | APPLIED TO CONDITION |
|---|---|---|---|
| OR1 + IR5 | Carbon Steel | Carbon Steel | Medium environment, minimal corrosion |
| OR2/3/4 + IR6/7 | Carbon Steel | Carbon Steel | acid |
| OR2/3/4 + IR8 | Carbon Steel | Carbon Steel | alkali |
| COMBINATION TYPE | OR-MATERIAL | IR-MATERIAL | APPLIED TO CONDITION |
|---|---|---|---|
| OR1 + IR5 | Carbon Steel | Carbon Steel | Medium environment, minimal corrosion |
| OR2/3/4 + IR6/7 | Carbon Steel | Carbon Steel | acid |
| OR2/3/4 + IR8 | Carbon Steel | Carbon Steel | alkali |
◀ Tabelle bitte seitlich scrollen ▶
Isolation Can
| MATERIAL | THICKNESS | PRESSURE | COST |
|---|---|---|---|
| Stainless Steel | 1...1.2mm | 1...2 Mpa | ** |
| Hastelloy | 1...1.2mm | 1...3 Mpa | **** |
| Titanium | 1...1.8mm | 3...8 Mpa | *** |
| Plastic | 1...5 Mpa | 1...2.0mm | * |
| MATERIAL | THICKNESS | PRESSURE | COST |
|---|---|---|---|
| Stainless Steel | 1...1.2mm | 1...2 Mpa | ** |
| Hastelloy | 1...1.2mm | 1...3 Mpa | **** |
| Titanium | 1...1.8mm | 3...8 Mpa | *** |
| Plastic | 1...5 Mpa | 1...2.0mm | * |
◀ Tabelle bitte seitlich scrollen ▶
Wie funktionieren Magnetkupplungen?
Magnetkupplungen sind faszinierende Bauteile, die es ermöglichen, die Kraft eines Motors auf eine Antriebswelle zu übertragen, ohne dass die beiden Teile sich direkt berühren. Wie das geht? Ganz einfach – durch die Kraft eines Magnetfeldes!

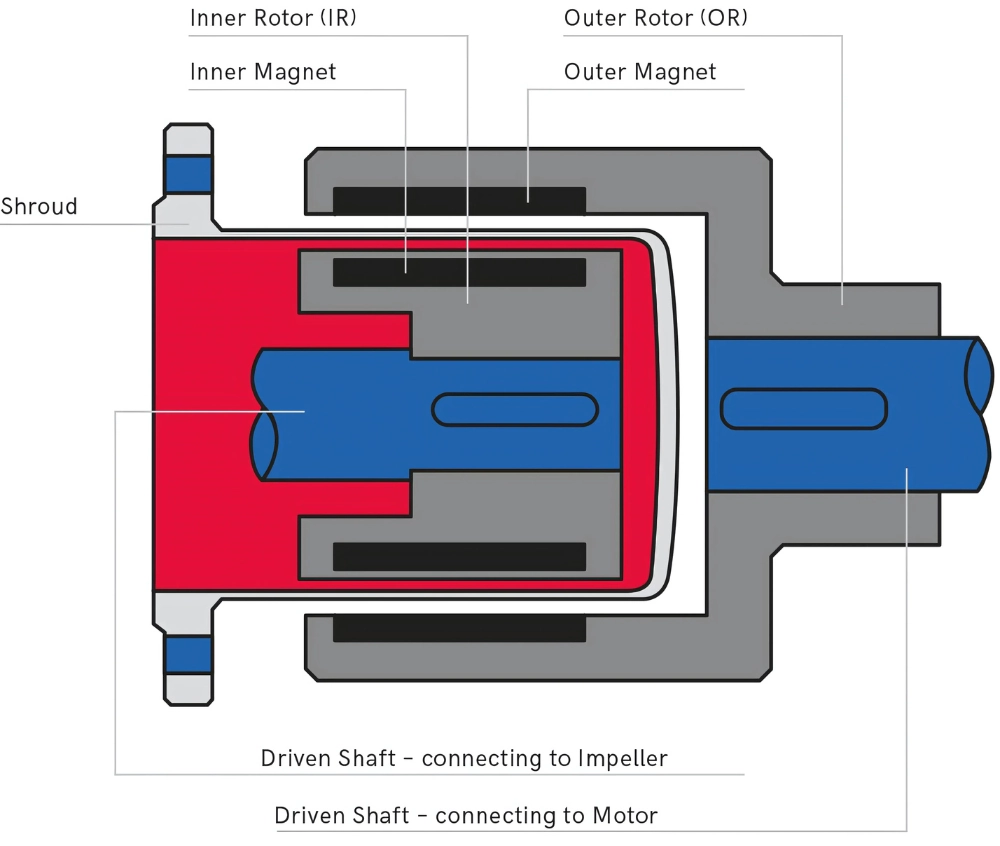

Stellen Sie sich vor, der Motor treibt den äußeren Rotor einer Magnetkupplung an. Dieser Rotor ist mit starken Magneten bestückt. Auf der anderen Seite sitzt der innere Rotor, der ebenfalls Magneten hat. Durch die anziehende oder abstoßende Kraft dieser Magnete beginnt sich der innere Rotor zu drehen – und das vollkommen synchron mit dem äußeren Rotor. Das Spannende daran: Die beiden Rotoren berühren sich nie direkt, aber die Kraftübertragung funktioniert trotzdem perfekt.
Der innere Rotor treibt dann die Antriebswelle an, die zum Beispiel eine Pumpe antreibt. Dabei bleibt das Innere der Pumpe dank eines Spalttopfs hermetisch abgedichtet. Das ist besonders wichtig, wenn giftige oder korrosive Substanzen im Spiel sind, denn so kann nichts aus der Pumpe austreten.
Magnetische Kraftübertragung
Welches Produkt suchen Sie?
FAQ Magnetkupplungen
Kann ich meine Magnetkupplung in Form und Größe anpassen?
Ja, das ist natürlich möglich! Teilen Sie uns mit, was Sie benötigen, und wir konzipieren die passende Kupplung für Sie.
Kann ich auch nur den Innen- oder den Außenrotor bestellen?
Selbstverständlich, kein Problem. Sie können sogar nur die Magnetsegmente bestellen und sich Ihre eigene Magnetkupplung bzw. Innen- oder Außenrotor zusammenstellen.
Ist es möglich, auch spezielles Material für die Magnetkupplungen zu verwenden?
Auch das ist in der Regel möglich. Teilen Sie uns einfach mit, welches Material Sie benötigen, und wir überprüfen die Verfügbarkeit.
