Magnetschwimmer – präzise Schalttechnik nach Maß

Individuell konfigurierbar

Unsere Magnetschwimmer aktivieren in Kombination mit Reedkontakten eine zuverlässige, berührungslose Schaltfunktion – ideal für die Füllstandserfassung.
Wir bieten eine große Auswahl an Größen, Formen und Materialien: PP, PA, NBR und Edelstahl (SUS) – passend für nahezu jede Anwendung.

Zu den Bauformen

Anwendungsbereiche

Niveauüberwachung, Füllstandsmessung

Alle Vorteile im Überblick

Hohe Präzision:

Magnetschwimmer ermöglichen eine exakte Füllstandsmessung in Flüssigkeiten.

Zuverlässige Funktion:

Dank der berührungslosen Magnettechnik arbeiten sie auch unter schwierigen Bedingungen zuverlässig.

Langlebigkeit:

Magnetschwimmer sind robust und widerstandsfähig gegenüber Chemikalien und Temperaturschwankungen.

Energieeffizienz:

Der Betrieb benötigt nur minimalen Energieaufwand, was sie besonders wirtschaftlich macht.

Vielseitige Einsatzmöglichkeiten:

Sie eignen sich für verschiedene Flüssigkeiten und finden Anwendung in Industrie, Chemie und Medizintechnik.

Einsatz von Magnetschwimmern

Ein Schwimmer ist ein elementarer Bestandteil von Levelsensoren (auch Niveausensoren genannt). Diese Reed basierenden Sensoren messen den Füllstand von Behältnissen, zeigen diese an oder reagieren auf hohe oder niedrige Füllstände. Zum Einsatz kommen sie in allen Lebensbereichen von der Industrie bis zum Haushalt.

Aufbau von Magnetschwimmer

Schwimmer mit integriertem Magnet gibt es in unzähligen Formen , Abmessungen und Materialien. Beim Aufbau unterscheidet man in der Regel drei Varianten. Zum einen die „geschäumte“ Variante, die „umschäumte“ und die so genannte Hohlkörper-Version. Jede Art hat in bestimmten Applikationen Vorteile und Nachteile.

Geschäumte Variante

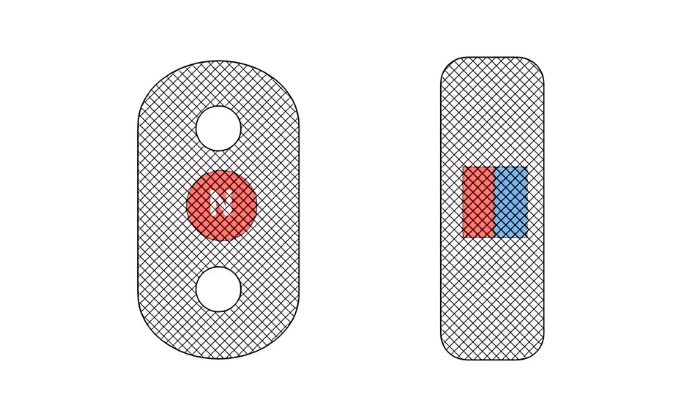

Umschäumte Variante

Hohlkörper Variante

Funktionsweise von Magnetschwimmern

Das Funktionsprinzip der Magnetschwimmer basiert auf der Wechselwirkung zwischen dem Magneten im Schwimmkörper und dem Reedkontakt im Tank. Wenn der Flüssigkeitsspiegel steigt oder fällt, bewegt sich der Schwimmkörper entsprechend. Der Magnet im Schwimmer beeinflusst das Magnetfeld am Reedkontakt, wodurch dieser entweder geschlossen (Schließer) oder geöffnet (Öffner) wird. Diese Methode der Füllstandserfassung ist besonders effektiv, da sie völlig berührungslos funktioniert – es gibt keine mechanischen Teile, die sich abnutzen könnten. Zudem ist die Methode äußerst robust und zuverlässig, da Magnetschwimmer in der Regel auch unter extremen Bedingungen wie hohen Temperaturen, Druckschwankungen und aggressiven Chemikalien einsetzbar sind.

Niveau 1

herausnehmbarer Tank
mit Schwimmer

Niveau 2

fester Tank, seitliche Montage
mit Level-Side-Sensor

Niveau 3

fester Tank
mit Level-Top-Sensor

Welches Produkt suchen Sie?

Unsere Magnetschwimmer im Überblick

PA

Zur Übersicht

Hohe mechanische Festigkeit, beständig gegen Abrieb und moderate Chemikalien

SUS

Zur Übersicht

Korrosionsbeständig, hitzebeständig, ideal für aggressive Medien

PP

Zur Übersicht

Chemikalienbeständig, leicht, geeignet für viele Säuren und Laugen

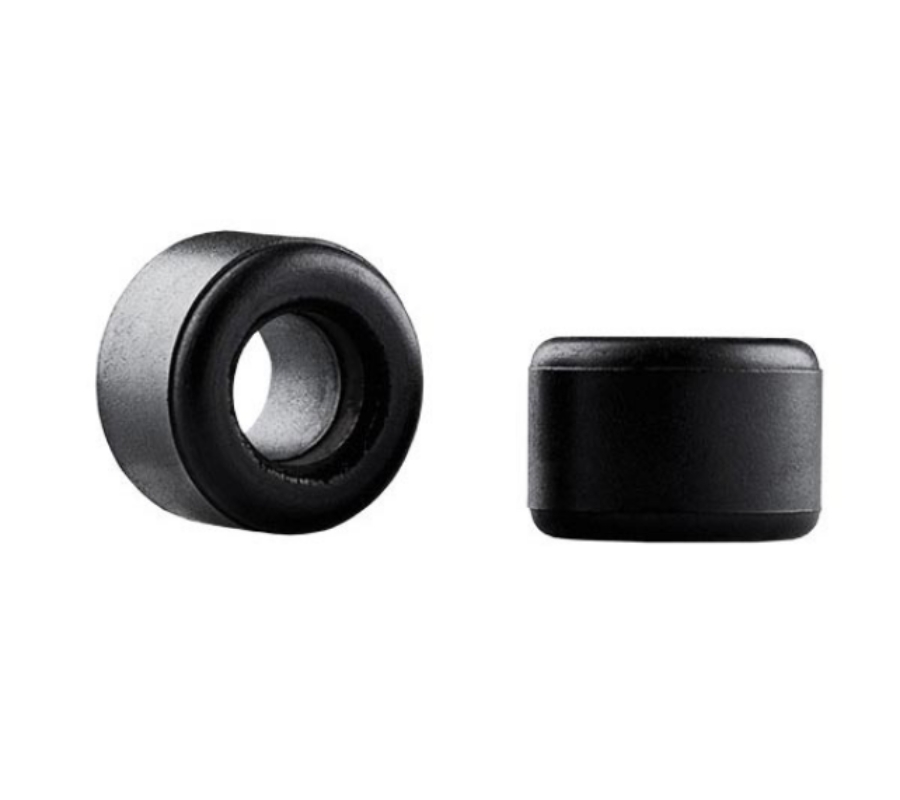

NBR

Zur Übersicht

Öl- und kraftstoffbeständig, flexibel, gute Dichtungseigenschaften

Sie benötigen eine Individuelle Lösung?

Jetzt anfragen

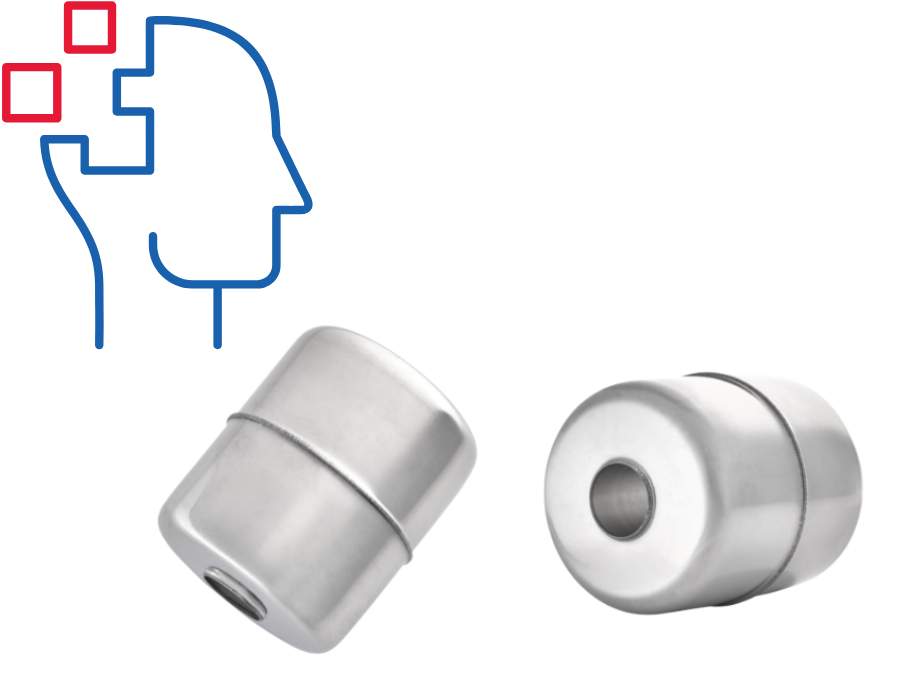

Customizing Magnetschwimmer

Magnetschwimmer, auch als Float bekannt, sind für ihre Verwendung in Füllstandmessungen und als Schaltelemente in Flüssigkeitsbehältern bekannt. Für maßgeschneiderte Magnetschwimmer können verschiedene spezifische Anpassungen oder Spezifikationen vorgenommen werden:

1. Material des Schwimmers

Das Material des Schwimmers kann je nach der Art der Flüssigkeit, mit der er in Kontakt kommt, und den Umgebungsbedingungen gewählt werden. Materialien wie Edelstahl, Kunststoffe oder spezielle Legierungen werden häufig verwendet.

2. Größe und Form des Schwimmers

Die Größe und Form des Schwimmers können angepasst werden, um die erforderliche Auftriebskraft und Empfindlichkeit für die spezifische Anwendung zu erreichen.

3. Art & Material des Magneten

Die Art und das Material des Magneten werden abhängig von den Temperaturanforderungen und den Einsatzbedingungen gewählt. Häufig kommen NdFeB-, SmCo- oder Ferritmagnete mit unterschiedlichen Beschichtungen zum Einsatz.

4. Betriebstemperaturbereich

Die Auswahl der Materialien und die Konstruktion können für den Betrieb in einem spezifischen Temperaturbereich, auch unter extremen Bedingungen, optimiert werden.

Durch diese Anpassungen können Magnetschwimmer effektiv für spezifische Anwendungen in einer Vielzahl von Branchen wie der Wasserwirtschaft, der chemischen Industrie, der Lebensmittelverarbeitung und vielen anderen Bereichen eingesetzt werden.
Jetzt anfragen

FAQ Magnetschwimmer

Sind in den Schwimmern bereits die Magnete verbaut?

Ja!

Gibt es nur den Standard?

Nein! Natürlich nicht. Wir können unsere Schwimmer an Ihre Anwendung anpassen.

Welche Materialien bietet ihr an?

Die meisten der Schwimmer sind aus PP, PA, Edelstahl oder PVC. Sollten Sie ein spezielles Material benötigen, dann geben Sie uns einfach Bescheid.

Welches Material ist für mich das Richtige?

Das kommt ganz auf Ihre Anwendung und das zu überwachende Medium an. Sprechen Sie uns an und wir erarbeiten zusammen mit Ihnen den passenden Magnetschwimmer.

Kann die Magnetik im Schwimmer angepasst werden?

Absolut! Wir können andere Magnetmaterialien, Magnetisierungsrichtungen und Formen nach Rücksprache und technischer Prüfung anpassen.
