Reedsensoren – zuverlässige Schalttechnik
Unsere Reedsensoren sorgen für präzise und zuverlässige Schaltvorgänge – ob als Standardlösung oder individuell angepasst. Erhältlich in verschiedenen Gehäuseformen wie Tubular, Flange, THT und Tubular-Threaded, bieten sie schnelle Verfügbarkeit und ein hervorragendes Preis-Leistungs-Verhältnis. Verlassen Sie sich auf bewährte Technologie für Ihre Anwendungen!
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten
Alle Vorteile im Überblick
Berührungslose Schalttechnik:
Kein mechanischer Verschleiß, da kein direkter Kontakt erforderlich ist.
Hohe Zuverlässigkeit:
Lange Lebensdauer durch geringe Abnutzung und robustes Design.
Geringer Energieverbrauch:
Benötigt keine kontinuierliche Stromversorgung, ideal für energieeffiziente Anwendungen.
Vielseitige Einsatzmöglichkeiten:
Geeignet für industrielle, medizinische, automotive und sicherheitsrelevante Anwendungen.
Unempfindlichkeit gegenüber Umwelteinflüssen
Funktioniert zuverlässig in feuchten, staubigen oder verschmutzten Umgebungen.
Kompakte Bauweise:
Ermöglicht einfache Integration auch in platzkritischen Anwendungen.
Hohe Schaltgenauigkeit:
Präzises Ansprechen auf Magnetfelder für exakte Schaltvorgänge.
Kosteneffizienz:
Wirtschaftliche Alternative zu anderen Sensortechnologien mit geringer Wartung.
Einsatz von Reedsensoren
Reedsensoren kommen in den unterschiedlichsten Bereichen zum Einsatz. Von der Positionserkennung einer Kühlschranktür bis zur externen Einstellung eines Herzschrittmachers erfüllen sie ihre Aufgaben. Als Levelsensoren mit Schwimmer werden sie zur Kontrolle und Anzeige von Tankfüllungen verwendet, Durchflusssensoren zur Strömungskontrolle in Leitungen mit Flüssigkeiten und Gasen.
Aufbau von Reedsensoren

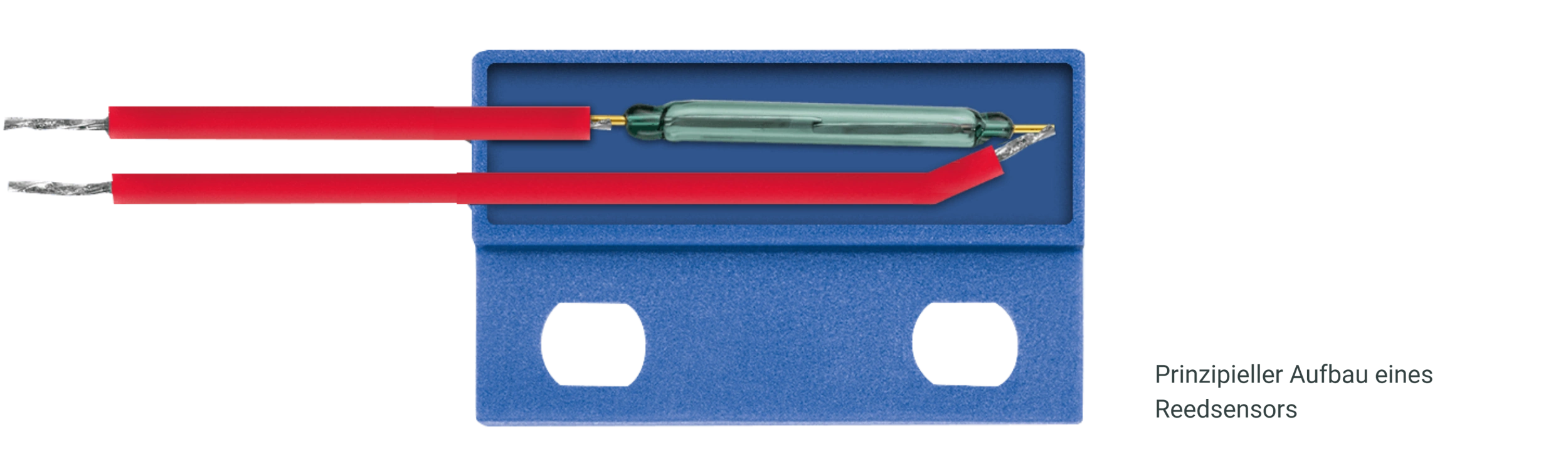

Das Kernprodukt von Reedsensoren ist natürlich der Reedschalter. Dieser wird z.B. durch zwei Komponenten Epoxidharz-Kleber in einem Gehäuse vergossen. Bevor der Reedschalter in das Gehäuse verbaut wird, werden in den meisten Fällen Kabel angelötet um nach dem Vergießen den Reedschalter kontaktieren zu können. Das Kontaktieren der Kabel kann durch hunderte verschiedenen Stecker erfolgen, die auch gerne durch masetec bereits angeschlagen werden.
Funktionsweise Reedsensoren
Reedsensoren verfügen über vier Funktionsarten. Die häufigsten Reedsensoren sind Schließer. Diese bestehen aus zwei flexiblen, magnetisierbaren Zungen. Unter dem Einfluss eines Magnetfeldes berühren sich die Kontaktflächen. So fließt Strom durch den Schalter.
Öffnerkontakte können in der Regel durch zwei Möglichkeiten realisiert werden: Entweder wird ein Umschaltkontakt verwendet, aber nur der Ruhekontakt verlötet, oder es wird auf einen Schließer ein externer Magnet angebracht, der den Reedkontakt geschlossen hält. Dieser öffnet dann, wenn sich ein externer Magnet mit anderer Polung dem Reedkontakt nähert.
Die Zunge des Wechslers berührt ohne Magnetfeld einen Ruhekontakt und in aktiver Position einen Arbeitskontakt
Welches Produkt suchen Sie?

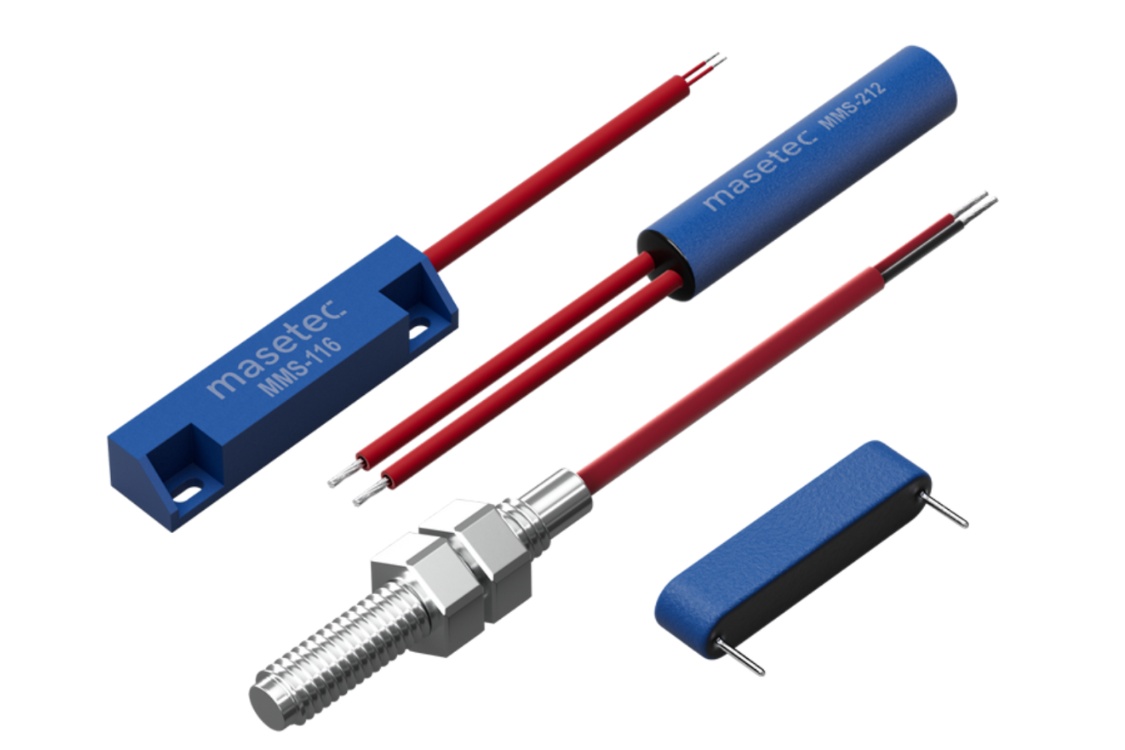

Unsere Reedsensoren im Überblick

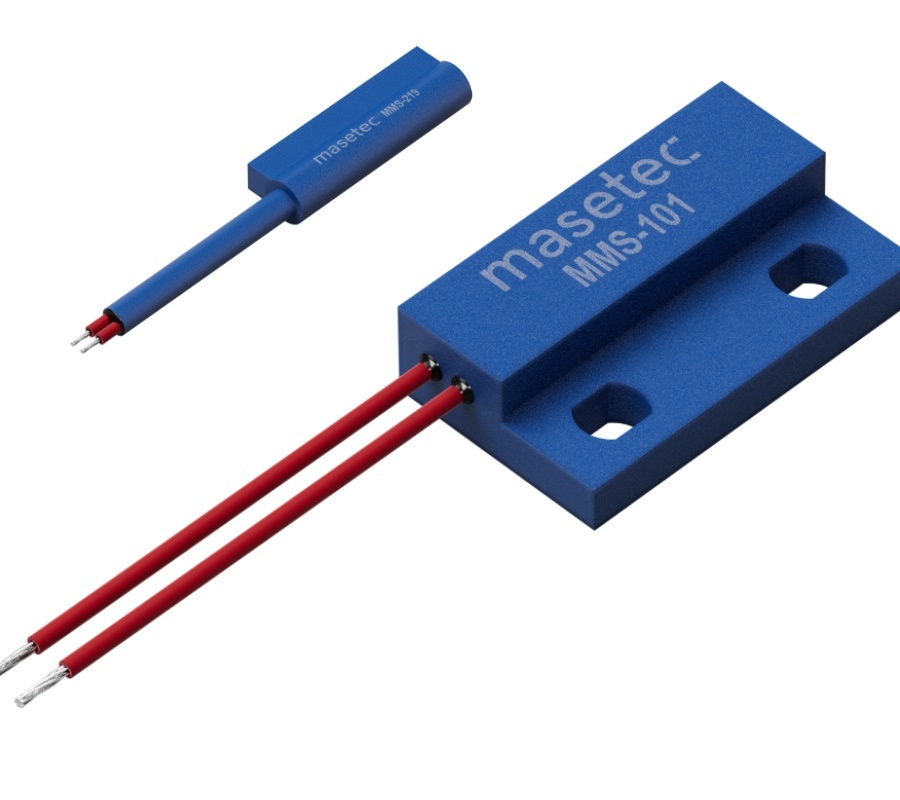

Flachgehäuse
Zuverlässige Lösung für platzsparende Anwendungen
Gewindegehäuse
Einfache Installation und hohe Präzision
Zylindergehäuse
Präzise Funktionalität und einfache Integration
Bedrahtet
Einfache Handhabung und zuverlässige Leistung
Sie benötigen eine Individuelle Lösung?
Customizing Reedsensoren
Bei der Fertigung maßgeschneiderter Reedsensoren können verschiedene spezifische Anpassungen vorgenommen werden, um optimal auf die Anforderungen Ihrer Anwendung einzugehen. Einige der wichtigsten Anpassungen sind:
1. Abmessungen und Form
Die Größe und Form des Reed-Sensors können an den verfügbaren Bauraum und die spezifische Einbauweise angepasst werden. Durch verschiedene Technologien können wir kosteneffiziente Werkzeuglösungen anbieten, welche bereits ab 1.000€ beginnen.
Somit können wir Ihnen kundenspezifische Lösungen mit geringem Investitionsaufwand anbieten.
2. Magnetische Empfindlichkeit
Die Sensitivität des Reed-Schalters kann für verschiedene Auslöseabstände und magnetische Feldstärken angepasst werden.
3. Betriebstemperaturbereich
4. Anschlusstypen
Die Art der elektrischen Anschlüsse, wie z.B. Kabel, Steckverbinder oder Leiterplattenanschlüsse, kann an die spezifischen Anforderungen der Anwendung angepasst werden.
5. Gehäusematerial
Je nach Anwendung kann das Gehäusematerial vom Reed-Sensor für unterschiedliche Umgebungsbedingungen optimiert werden, wie z.B. PA66, Messing, PBT, PP oder ABS.
6. Montage Modifikation
Diese Anpassungen ermöglichen es, Reed-Sensoren in einer Vielzahl von Anwendungen einzusetzen, von einfachen Positionssensoren bis hin zu komplexen Sicherheits- und Steuerungssystemen.
FAQ Reedsensoren
Hat jeder Hersteller die gleichen AW-Werte? Sind also 10-15AW meines jetzigen Lieferanten mit 10-15AW von masetec austauschbar?
Leider nein oder zumindest ist dies gefährlich. In der Reed Technology wird auch wie in anderen Bereichen versucht, ein einfaches Umstellen von einem zum anderen Hersteller zu vermeiden. Hier kommt es auf viele Dinge wie z. B. die Anzahl der Windungen bei der jeweiligen Testspule an. Eine Spule mit 5.000 Windungen hat natürlich dann einen anderen Wert als eine mit 10.000 Windungen.
Ich lese oft die Abkürzung „AW“, was ist das?
Genau aufgepasst! AW steht für Ampere Windungen und ist in der Reedwelt der wohl wichtigste Wert, welcher die Empfindlichkeit, also den Schaltabstand definiert. Achtung, oft wird ein AW-Wert von z. B. 10-15AW mit einem Schaltabstand von 10 bis 15 mm gleichgesetzt, was jedoch absolut falsch ist. Die Empfindlichkeit von Reedschaltern wird in vorab definierten Spulen ermittelt. Durch Anlegen einer Spannung an die Spule (Stromfluss) mit definierter Anzahl der Spulenwindungen entsteht ein Magnetfeld. Erhöhe ich dann diese Stromstärke, bis der Kontakt schließt, habe ich den Anzugswert ermittelt (A × W). Reduziert man jetzt diesen Strom, bis der Kontakt wieder öffnet, ergibt sich daraus der Abfallwert.
Was ist der Unterschied zwischen einem Reedsensor und Reedschalter?
Gute Frage! Zu einem in einem Gehäuse verbauten Reedschalter sagt man in der Regel Reedsensor also ist der unverbaute Reed der Schalter.
Wie funktioniert ein Reedsensor bzw. -schalter?
Das ist natürlich die wichtigste Frage, denn mit diesem Wissen eröffnen sich unzählige Applikationen.
Zwei aus ferromagnetischem Material bestehende Kontaktzungen werden unter inerter Atmosphäre (z. B. Stickstoff) hermetisch dicht in einem Glasrohr eingeschmolzen. Die sich nach dem Schmelzvorgang überlappenden Kontaktzungen innerhalb des Glaskörpers bilden einen Luftspalt im Kontaktbereich. Für ein besseres Schaltverhalten sind die beiden Zungen in der sogenannten Kontaktzone mit Ruthenium, Rhodium oder Iridium beschichtet. Der Clou ist natürlich, dass bei einem ausreichend starken Magnetfeld die beiden Kontaktzungen eine entgegengesetzte Polarität annehmen und somit den Kontakt schließen.
Welche verschiedenen Reedschaltertypen gibt es?
Die meisten Reedschalter / Sensoren sind sogenannte SPST-NO (Single-Pole-Single-Throw–Normally-Open) Typen und werden auch als Form-A Schalter (Schließerkontakt) bezeichnet. Viele Anwendungen auf Reed Basis benötigen jedoch einen SPST-NC (Single-Pole-Single-Throw-Normally-Closed) oder auch Form-B (Öffnerkontakt). Daneben sind die SPDT (Single-Pole-Double-Throw) oder auch Form-C (Umschaltkontakte) in zahlreichen Applikationen unumgänglich. In einigen wenigen Produkten finden bistabile oder auch Form-E bzw. Latching genannte Schalter ihren Einsatz.
Wie bekomme ich den größtmöglichen oder kleinsten Schaltabstand?
Wir wissen, dass jede Anwendung andere Abstände benötigt. Um diese zu generieren, können wir entweder mit dem AW-Wert spielen, einen stärkeren oder schwächeren Magneten verwenden oder sogar das Magnetmaterial anpassen. Auch eine Überarbeitung der Position des Magneten zum Reed könnte zum gewünschten Ziel führen. Hier können Sie sich im Downloadbereich über die unterschiedlichen Annäherungen und die daraus entstehenden Veränderungen der Schaltung informieren.
Kann ich Reedschalter durch euch modifizieren lassen?
Wir wissen, wie schwierig es sein kann, Reedschalter zu modifizieren – deshalb bieten wir diesen Service an. Ob Zuschneiden, Biegen oder andere Anpassungen: Es gibt zahlreiche Möglichkeiten, Reedschalter präzise an Ihre Anforderungen anzupassen.
Gibt es nur einen Standard?
Nein! Natürlich nicht. Wir können unsere Reedschalter an Ihre Anwendung anpassen.
