Serie MMS-103
Präzision im Flachgehäuse
Unsere Reedsensoren im Flachgehäuse der Serie MMS 103 bieten eine zuverlässige Lösung für platzsparende Anwendungen und gewährleisten präzise Ergebnisse in anspruchsvollen Einsatzbereichen.
Sie benötigen eine Individuelle Lösung?
Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten
Features
Magnetisch betriebener Näherungssensor
Individuell definierte Empfindlichkeit
Schraubmontage
Kundenspezifische Anpassungen möglich
Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden
Eigenschaften der Serie
Produktinfos der Baureihe
Ein Reedkontakt-basierter Magnetsensor mit einem Schließer, Öffner oder Umschaltkontakt. Das Gehäusedesign ermöglicht eine Schraub- oder Klebemontage. Verfügbar mit unterschiedlichen Kabellängen sowie Empfindlichkeits- und Steckeroptionen.
Kabelausgang: links
Kontaktform: A/B/C
Arbeitstemperatur: –20 °C … +105 °C
Zulassung
REACH; RoHS

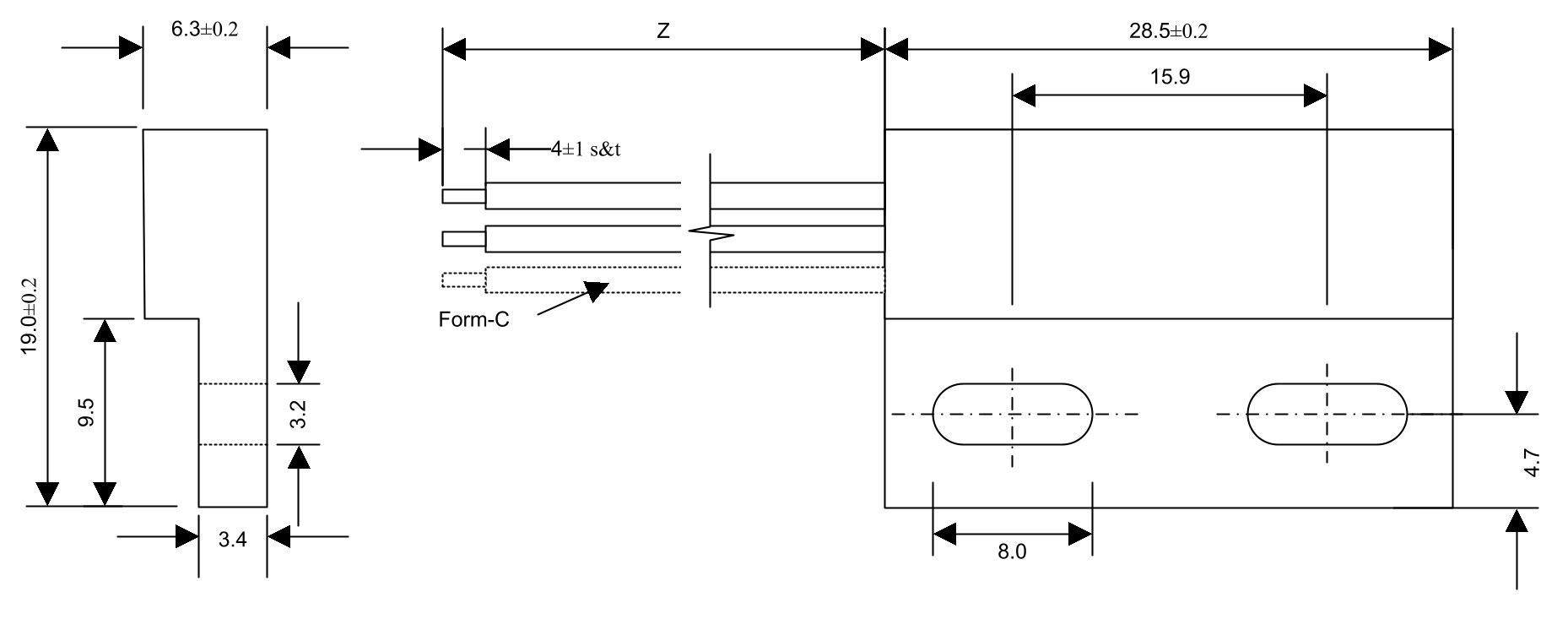

Technische Zeichnung
Eigenschaften der Varianten
Kabelausgang: links
| MMS-103 -1 | MMS-103 -2 | MMS-103 -3 | MMS-103 -4 | MMS-103 -5 | MMS-103 -9 | MMS-103 -10 | |
|---|---|---|---|---|---|---|---|
 |
|
|
 |
 |
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 7 … 30 AT | 15 … 30 AT | 15 … 40 AT | 10 … 35 AT | 10 … 35 AT | 7 … 30 AT | 15 … 35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 1.3 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster |  ZUM SHOP |
ZUM SHOP |
ZUM SHOP |
ZUM SHOP |
| MMS-103 -1 | MMS-103 -2 | MMS-103 -3 | MMS-103 -4 | MMS-103 -5 | MMS-103 -9 | MMS-103 -10 | |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 7 … 30 AT | 15 … 30 AT | 15 … 40 AT | 10 … 35 AT | 10 … 35 AT | 7 … 30 AT | 15 … 35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 1.3 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster | ZUM SHOP |
ZUM SHOP |
ZUM SHOP |
ZUM SHOP |
◀ Tabelle bitte seitlich scrollen ▶
