Serie MMS-305

Präzision im Gewindegehäuse

Unsere Reedsensoren im Gewindegehäuse der Serie MMS 305 bieten eine zuverlässige Lösung für industrielle Anwendungen mit Gewindebohrungen und gewährleisten präzise Schaltvorgänge bei einfacher Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium hindurch betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Die Reedsensoren der Serie MMS 305 im Gewindegehäuse sind robuste Magnetsensoren zur einfachen Schraubmontage und zeichnen sich durch hohe Wiederholgenauigkeit und flexible Einbaumöglichkeiten aus. Unterschiedliche Kabellängen sowie Empfindlichkeits- und Steckeroptionen erlauben die Anpassung an individuelle Anforderungen. Varianten mit kleiner Hysterese und eine Hochspannungs-Ausführung bis 1000 V DC runden das Portfolio für anspruchsvolle Industrieanwendungen ab.

Abmessungen: M8 × L 38.0 mm

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +80 °C

Empfindlichkeit: 7 … 40 AT

Schaltleistung: 5 W … 50 W

Schaltstrom: 0.25 A … 1.0 A

Dauerstrom: 1.0 A … 3.0 A

Spannungsfestigkeit: 200 V DC … 2000 V DC

Zulassung

REACH; RoHS

Datenblatt download

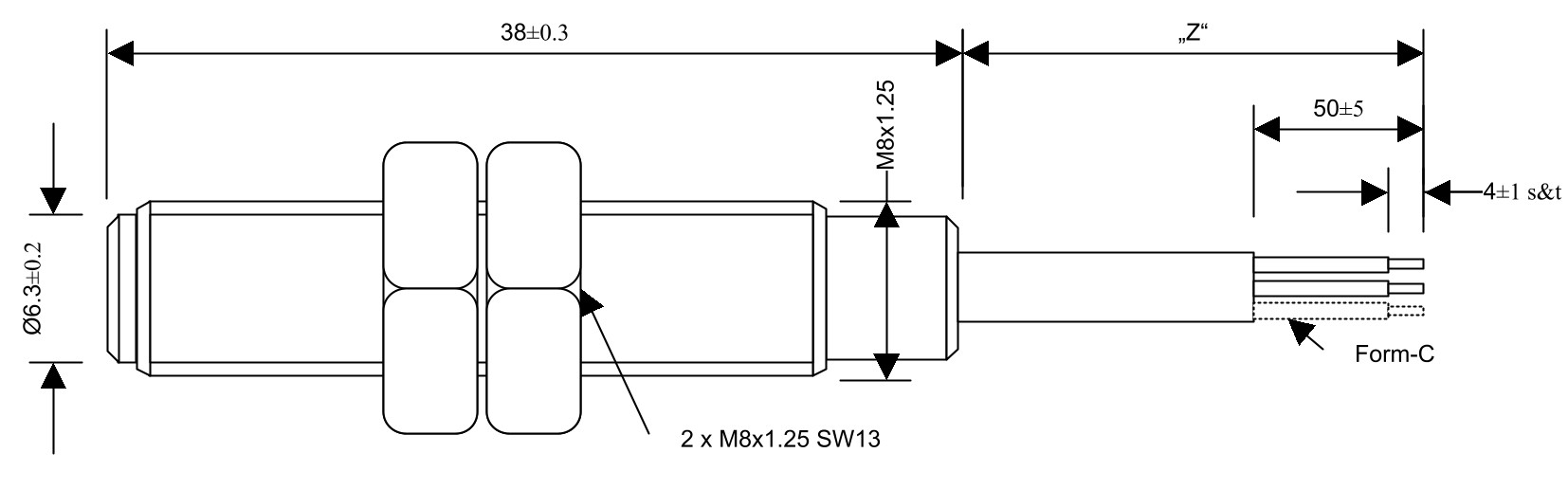

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: M8 × L 38.0 mm



Steigung: 1.25

	MMS-305 -1	MMS-305 -2	MMS-305 -3	MMS-305 -4	MMS-305 -5	MMS-305 -9	MMS-305 -10

Kontaktform	A-Schließer	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer	A-Schließer
Arbeitstemperatur	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Schaltleistung	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Schaltstrom	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Schaltspannung VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Dauerstrom	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Spannungsfestigkeit	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Kleinmengen & Muster	Zum Shop		Zum Shop	Zum Shop	Zum Shop

Eigenschaft	MMS-305 -1	MMS-305 -2	MMS-305 -3	MMS-305 -4	MMS-305 -5	MMS-305 -9	MMS-305 -10

Kontaktform	A-Schließer	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer	A-Schließer
Arbeitstemperatur	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Schaltleistung	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Schaltstrom	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Schaltspannung VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Dauerstrom	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Spannungsfestigkeit	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Kleinmengen & Muster	Zum Shop		Zum Shop	Zum Shop	Zum Shop
