Serie MMS-210

Präzision im Zylindergehäuse

Unsere Reedsensoren im Zylindergehäuse der Serie MMS 210 eignen sich optimal für industrielle Anwendungen mit runden Einbaubohrungen und bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und einfacher Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren im schlanken Zylindergehäuse für Schraub- oder Klebemontage. Die Baureihe bietet Schließer-, Öffner- und Umschaltkontakte (inklusive Variante mit kleiner Hysterese) und lässt sich dank verschiedener Kabellängen, Empfindlichkeitsstufen und Anschlussoptionen flexibel an die jeweilige Anwendung anpassen.

Abmessungen: Ø 5.6 × L 25.2 mm

Gehäusematerial: PA66GF

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +105 °C

Empfindlichkeit: 7 … 35 AT

Schaltleistung: 5 W … 10 W

Schaltstrom: 0.25 A … 0.5 A

Dauerstrom: 1.0 A … 1.5 A

Spannungsfestigkeit: 200 VDC … 400 VDC

Zulassung

REACH; RoHS

Datenblatt download

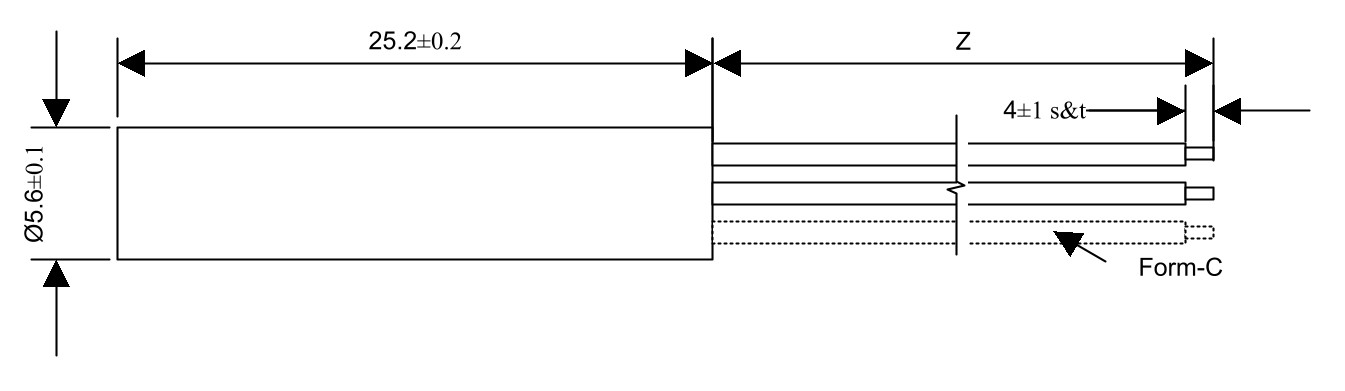

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: Ø 5.6 × L 25.2 mm

	MMS-210 -1	MMS-210 -2	MMS-210 -4	MMS-210 -5	MMS-210 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	ZUM SHOP		ZUM SHOP	ZUM SHOP

	MMS-210 -1	MMS-210 -2	MMS-210 -4	MMS-210 -5	MMS-210 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
