Serie MMS-214

Präzision im Zylindergehäuse

Unsere Reedsensoren im Zylindergehäuse der Serie MMS 214 eignen sich optimal für industrielle Anwendungen mit runden Einbaubohrungen und bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und einfacher Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren der MMS 214-Serie kombinieren wahlweise Schließer-, Öffner- oder Umschaltkontakte in einem schlanken Zylindergehäuse für Schraub- oder Klebemontage. Sie lassen sich durch nichtferromagnetische Werkstoffe betätigen und bieten dank verschiedener Kabellängen, Empfindlichkeitsstufen und Anschlussoptionen eine flexible Anpassung an kundenspezifische Anwendungen.

Abmessungen: Ø 5.0 × L 16.0 mm

Gehäusematerial: PA66GF

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +80 °C

Empfindlichkeit: 7 … 25 AT

Schaltleistung: 3 W … 10 W

Schaltstrom: 0.2 A … 0.5 A

Dauerstrom: 0.5 A

Spannungsfestigkeit: 100 VDC … 250 VDC

Zulassung

REACH; RoHS

Datenblatt download

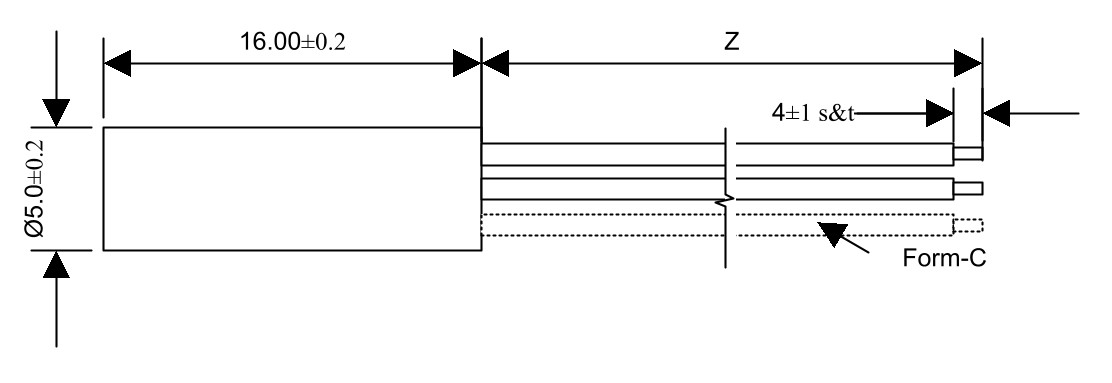

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: Ø 5.0 × L 16.0 mm

	MMS-214 -1	MMS-214 -11	MMS-214 -12

Kontaktform	A-Schließer	B-Öffner	C-Umschalter
Arbeitstemperatur	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C
Empfindlichkeit	7 … 25 AT	10 … 25 AT	10 … 25 AT
Schaltleistung	10 W	3 W	3 W
Schaltstrom	0.5 A	0.2 A	0.2 A
Schaltspannung VDC	200 VDC	100 VDC	100 VDC
Schaltspannung VAC	140 VAC	100 VAC	100 VAC
Dauerstrom	0.5 A	0.5 A	0.5 A
Spannungsfestigkeit	250 VDC	100 VDC	100 VDC
Kleinmengen & Muster	Zum Shop

	MMS-214 -1	MMS-214 -11	MMS-214 -12

Kontaktform	A-Schließer	B-Öffner	C-Umschalter
Arbeitstemperatur	–20 °C … +80 °C	–20 °C … +80 °C	–20 °C … +80 °C
Empfindlichkeit	7 … 25 AT	10 … 25 AT	10 … 25 AT
Schaltleistung	10 W	3 W	3 W
Schaltstrom	0,5 A	0,2 A	0,2 A
Schaltspannung VDC	200 VDC	100 VDC	100 VDC
Schaltspannung VAC	140 VAC	100 VAC	100 VAC
Dauerstrom	0,5 A	0,5 A	0,5 A
Spannungsfestigkeit	250 VDC	100 VDC	100 VDC
