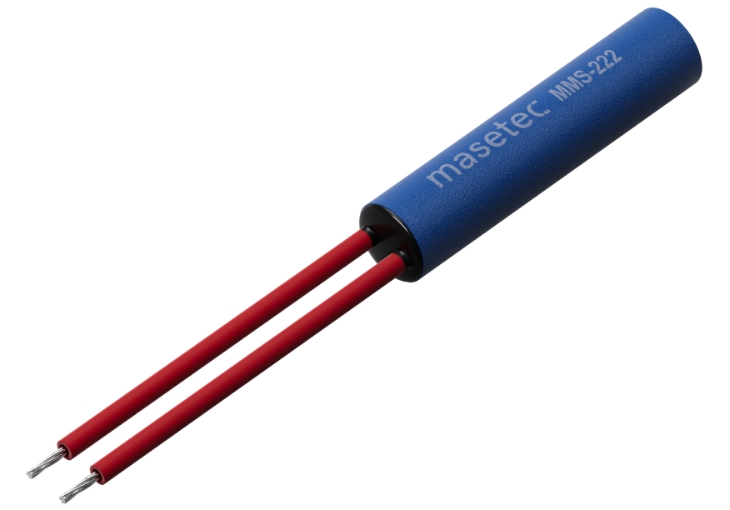

Serie MMS 222

Präzision im Zylindergehäuse

Unsere Reedsensoren im Zylindergehäuse der Serie MMS 222 eignen sich optimal für industrielle Anwendungen mit runden Einbaubohrungen und bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und einfacher Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren der Serie MMS 222 je nach Variante mit Schließer-, Öffner- oder Umschaltkontakt in einem kompakten Zylindergehäuse. Das Design ist für Klemm- oder Steckmontage ausgelegt und lässt sich flexibel in runden Bohrungen installieren. Dank unterschiedlicher Kabellängen, Empfindlichkeitsbereiche und Steckeroptionen lassen sich die Sensoren einfach an kundenspezifische Anforderungen anpassen; Varianten mit kleiner Hysterese sind ebenfalls verfügbar.

Abmessungen: Ø 5.8 × L 25.4 mm

Gehäusematerial: PBTGF

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +105 °C

Empfindlichkeit: 7 … 35 AT

Schaltleistung: 5 W … 10 W

Dauerstrom: 1.0 A … 1.5 A

Dauerstrom: 1.0 A … 1.5 A

Spannungsfestigkeit: 200 VDC … 400 VDC

Zulassung

REACH; RoHS

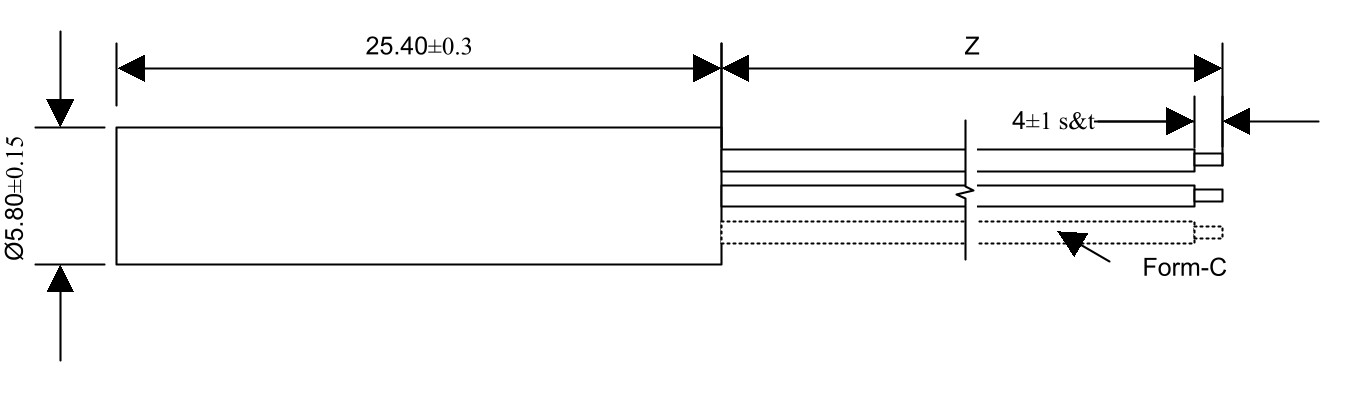

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: Ø 5.8 × L 25.4 mm

	MMS-222 -1	MMS-222 -2	MMS-222 -4	MMS-222 -5	MMS-222 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	Bitte direkt anfragen
