Serie MMS-223

Präzision im Zylindergehäuse

Unsere Reedsensoren im Zylindergehäuse der Serie MMS 223 eignen sich optimal für industrielle Anwendungen mit runden Einbaubohrungen und bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und einfacher Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren der Serie MMS 223 sind wahlweise mit Schließer-, Öffner- oder Umschaltkontakt erhältlich; eine Variante bietet zudem einen Schließerkontakt mit reduzierter Hysterese. Ihr zylindrisches Gehäuse ist für Schraub- oder Klebemontage ausgelegt und lässt sich einfach in runde Bohrungen integrieren. Die Sensoren können durch nichtferromagnetische Werkstoffe wie Holz, Kunststoff oder Aluminium hindurch betätigt werden und stehen mit unterschiedlichen Kabellängen, Empfindlichkeitsbereichen und Steckeroptionen für kundenspezifische Anpassungen zur Verfügung.

Abmessungen: Ø 6.22 × L 25.4 mm

Gehäusematerial: PBTGF

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +105 °C

Empfindlichkeit: 7 … 35 AT

Schaltleistung: 5 W … 10 W

Schaltstrom: 0.25 A … 0.5 A

Dauerstrom: 1.0 A … 1.5 A

Spannungsfestigkeit: 200 VDC … 400 VDC

Zulassung

REACH; RoHS

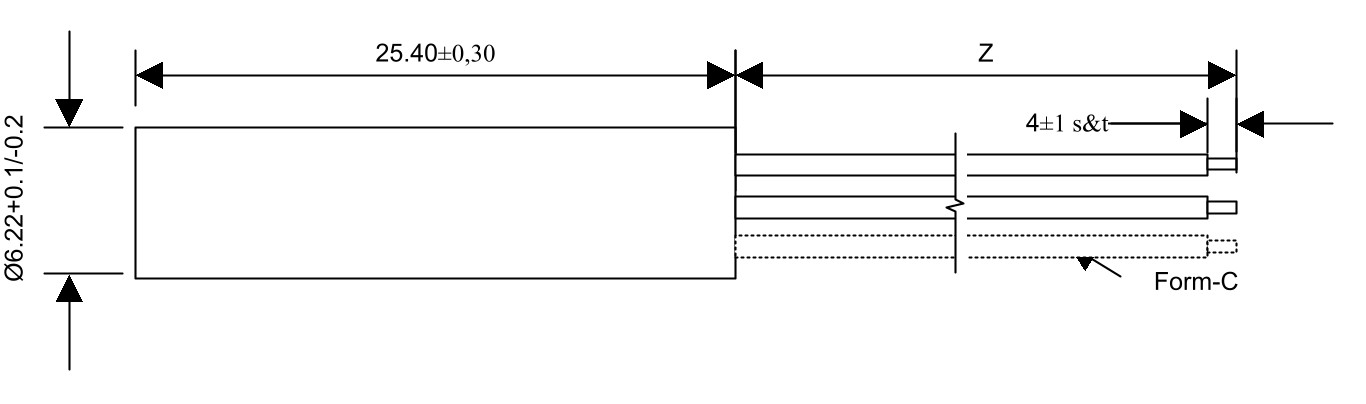

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: Ø 6.22 × L 25.4 mm

	MMS-223 -1	MMS-223 -2	MMS-223 -4	MMS-223 -5	MMS-223 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7–30 AT	15–30 AT	10–35 AT	10–35 AT	7–30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	Bitte direkt anfragen

	MMS-223 -1	MMS-223 -2	MMS-223 -4	MMS-223 -5	MMS-223 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	Bitte direkt anfragen
