Serie MMS-225

Präzision im Zylindergehäuse

Unsere Reedsensoren im Zylindergehäuse der Serie MMS 225 eignen sich optimal für industrielle Anwendungen mit runden Einbaubohrungen und bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und einfacher Press-Fit Montage.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Press-Fit Montage



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium hindurch betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren der Serie MMS 225 werden als Schließer-, Öffner- oder Umschaltkontakt gefertigt und sitzen in einem robusten Press-Fit-Zylindergehäuse. Sie lassen sich klemmen, stecken oder direkt einpressen und können durch nicht-ferromagnetische Materialien hindurch betätigt werden. Vielfältige Kabellängen, Empfindlichkeitsbereiche und Anschlussoptionen erlauben eine flexible Anpassung; Varianten mit kleiner Hysterese sowie Hochspannungsausführungen decken anspruchsvolle Industrieanwendungen ab.

Abmessungen: Ø 10.7 × L 31 mm

Gehäusematerial: PBTGF

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +105 °C

Empfindlichkeit: 7 … 40 AT

Schaltleistung: 5 W … 50 W

Schaltstrom: 0.25 A … 1.0 A

Dauerstrom: 1.0 A … 3.0 A

Spannungsfestigkeit: 200 VDC … 2000 VDC

Zulassung

REACH; RoHS

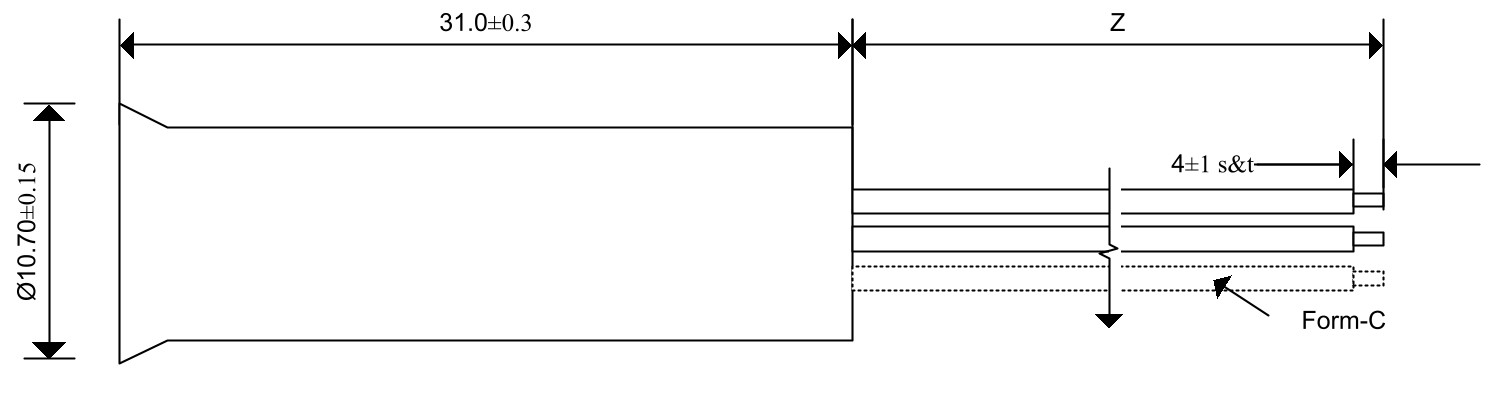

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: Ø 10.7 × L 31 mm

	MMS-225 -1	MMS-225 -2	MMS-225 -3	MMS-225 -4	MMS-225 -5	MMS-225 -9	MMS-225 -10

Kontaktform	A-Schließer	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Schaltleistung	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Schaltstrom	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Schaltspannung VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Dauerstrom	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Spannungsfestigkeit	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Kleinmengen & Muster	Bitte direkt anfragen

	MMS-225 -1	MMS-225 -2	MMS-225 -3	MMS-225 -4	MMS-225 -5	MMS-225 -9	MMS-225 -10

Kontaktform	A-Schließer	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	15 … 40 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT	15 … 35 AT
Schaltleistung	10 W	10 W	50 W	5 W	5 W	10 W	10 W
Schaltstrom	0.5 A	0.4 A	1.0 A	0.25 A	0.25 A	0.5 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	250 VDC	175 VDC	175 VDC	200 VDC	1000 VDC
Schaltspannung VAC	140 VAC	265 VAC	265 VAC	125 VAC	125 VAC	140 VAC	265 VAC
Dauerstrom	1.0 A	1.4 A	3.0 A	1.5 A	1.5 A	1.0 A	1.3 A
Spannungsfestigkeit	250 VDC	400 VDC	750 VDC	200 VDC	200 VDC	200 VDC	2000 VDC
Kleinmengen & Muster	Bitte direkt anfragen
