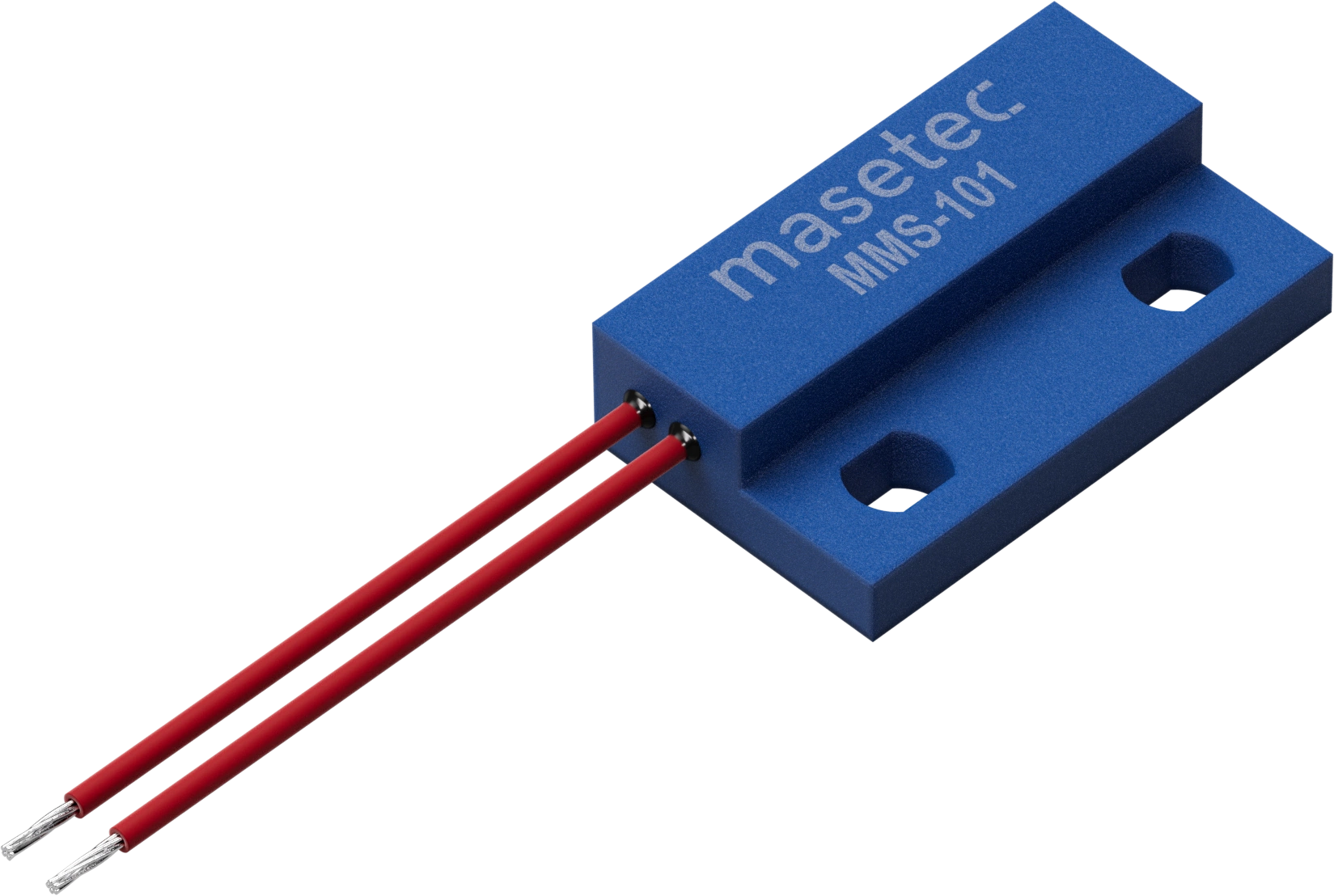

Serie MMS-101

Präzision im Flachgehäuse

Unsere Reedsensoren im Flachgehäuse der Serie MMS 101 bieten eine zuverlässige Lösung für platzsparende Anwendungen und gewährleisten präzise Ergebnisse in anspruchsvollen Einsatzbereichen.

Sie benötigen eine Individuelle Lösung?

Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation

Jetzt anfragen

Anwendungsbereiche

Positionskontrolle, Berührungsloses Schalten

Features



Magnetisch betriebener Näherungssensor



Individuell definierte Empfindlichkeit



Schraubmontage



Kundenspezifische Anpassungen möglich



Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium, betrieben werden

Eigenschaften der Serie

Produktinfos der Baureihe

Reedkontakt-basierte Magnetsensoren mit einem Öffner- oder Schließerkontakt. Das Gehäusedesign ermöglicht eine Schraub- oder Klebemontage. Verfügbar mit unterschiedlichen Kabellängen sowie Empfindlichkeits- und Steckeroptionen.

Abmessungen: L 23 × B 13.9 × H 5.9 mm

Kabelausgang: links

Kontaktform: A/B/C

Arbeitstemperatur: –20 °C … +105 °C

Empfindlichkeit: 7 … 35 AT

Schaltleistung: 5 W … 10 W

Schaltstrom: 0.25 A … 0.5 A

Dauerstrom: 1.0 A … 1.5 A

Spannungsfestigkeit: 200 VDC … 400 VDC

Zulassung

REACH; RoHS

Datenblatt download

Technische Zeichnung

Eigenschaften der Varianten



Abmessungen: L 23 × B 13.9 × H 5.9 mm



Kabelausgang: links

	MMS-101 -1	MMS-101 -2	MMS-101 -4	MMS-101 -5	MMS-101 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	ZUM SHOP		ZUM SHOP	ZUM SHOP

	MMS-101 -1	MMS-101 -2	MMS-101 -4	MMS-101 -5	MMS-101 -9

Kontaktform	A-Schließer	A-Schließer	B-Öffner	C-Umschalter	A-Schließer
Arbeitstemperatur	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C	–20 °C … +105 °C
Empfindlichkeit	7 … 30 AT	15 … 30 AT	10 … 35 AT	10 … 35 AT	7 … 30 AT
Schaltleistung	10 W	10 W	5 W	5 W	10 W
Schaltstrom	0.5 A	0.4 A	0.25 A	0.25 A	0.5 A
Schaltspannung VDC	200 VDC	200 VDC	175 VDC	175 VDC	200 VDC
Schaltspannung VAC	140 VAC	265 VAC	125 VAC	125 VAC	140 VAC
Dauerstrom	1.0 A	1.4 A	1.5 A	1.5 A	1.0 A
Spannungsfestigkeit	250 VDC	400 VDC	200 VDC	200 VDC	200 VDC
Kleinmengen & Muster	ZUM SHOP		ZUM SHOP	ZUM SHOP
