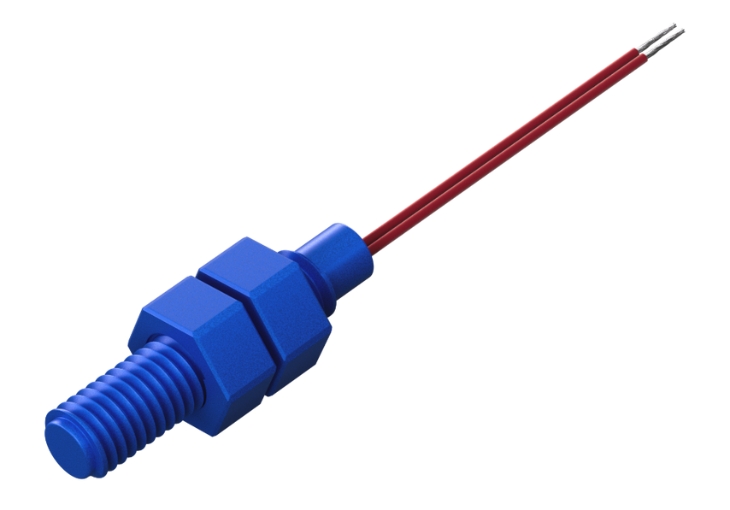

Serie MMS-302
Präzision im Gewindegehäuse
Unsere Reedsensoren im Gewindegehäuse der Serie MMS 302 bieten eine zuverlässige Lösung für industrielle Anwendungen mit Gewindebohrungen und gewährleisten präzise Schaltvorgänge bei einfacher Montage.
Sie benötigen eine Individuelle Lösung?
Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten
Features
Magnetisch betriebener Näherungssensor
Individuell definierte Empfindlichkeit
Kundenspezifische Anpassungen möglich
Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium hindurch betrieben werden
Eigenschaften der Serie
Die Reedsensoren der Serie MMS 302 von masetec sind vielseitige Magnetsensoren im Gewindegehäuse, die sich durch ihre kompakte Bauform und einfache Schraubmontage auszeichnen. Sie sind in verschiedenen Kontaktformen erhältlich: Schließer (Form A), Öffner (Form B) und Umschalter (Form C). Die Sensoren bieten zuverlässige Schaltvorgänge bei hoher Positionsgenauigkeit und sind mit unterschiedlichen Kabellängen sowie Empfindlichkeits- und Steckeroptionen verfügbar. Einige Varianten zeichnen sich durch spezielle Eigenschaften wie geringe Hysterese oder Eignung für Hochspannungsanwendungen bis zu 1000V aus.
Abmessungen: M8 × L 38.10 mm
Kontaktform: A/B/C
Arbeitstemperatur: –20 °C … +105 °C
Empfindlichkeit: 7 … 40 AT
Schaltleistung: 5 W … 50 W
Schaltstrom: 0.25 A … 1.0 A
Dauerstrom: 1.0 A … 3.0 A
Spannungsfestigkeit: 200 VDC … 2000 VDC
Zulassung
REACH; RoHS

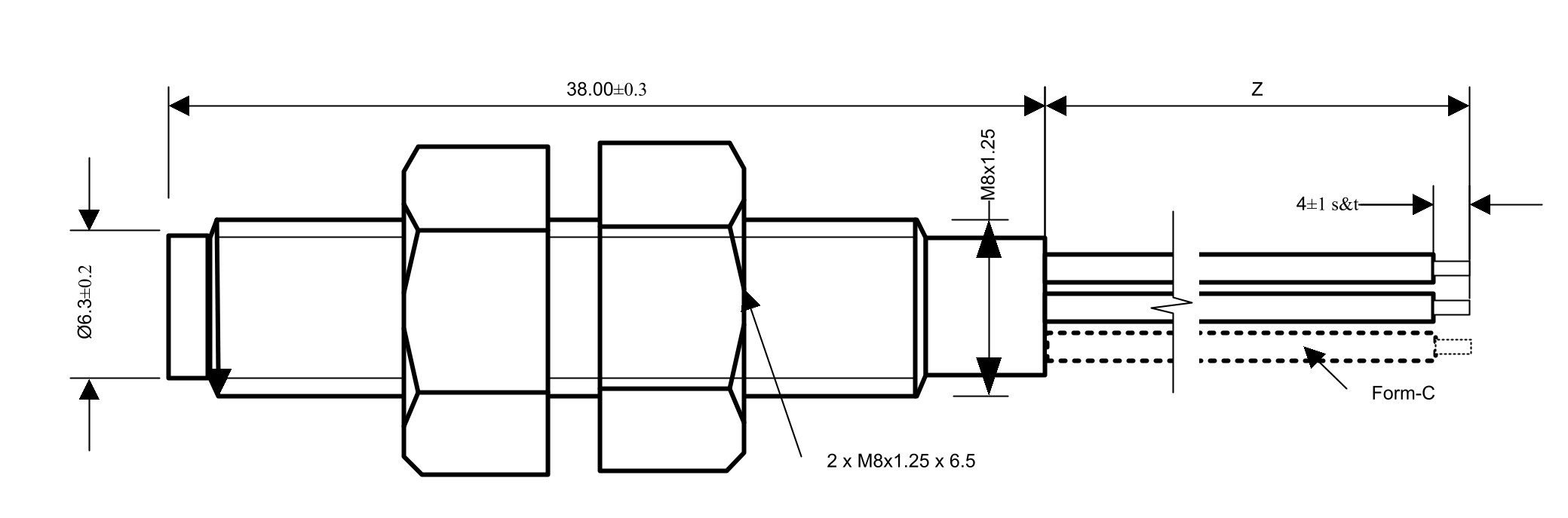

Technische Zeichnung
Eigenschaften der Varianten
Abmessungen: M8 × L 38.10 mm
Steigung: 1.25
| MMS-302 -1 | MMS-302 -2 | MMS-302 -3 | MMS-302 -4 | MMS-302 -5 | MMS-302 -9 | MMS-302 -10 | |
|---|---|---|---|---|---|---|---|
 |
|
|
 |
 |
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 7…30 AT | 15…30 AT | 15…40 AT | 10…25 AT | 10…35 AT | 7…30 AT | 15…35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 0.5 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster | Bitte direkt anfragen | ||||||
| MMS-302 -1 | MMS-302 -2 | MMS-302 -3 | MMS-302 -4 | MMS-302 -5 | MMS-302 -9 | MMS-302 -10 | |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C | –20 °C … +105 °C |
| Empfindlichkeit | 7 … 30 AT | 15 … 30 AT | 15 … 40 AT | 10 … 25 AT | 10 … 35 AT | 7 … 30 AT | 15 … 35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 0.5 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster | Bitte direkt anfragen | ||||||
◀ Tabelle bitte seitlich scrollen ▶
