Serie MMS-309
Präzision im Gewindegehäuse
Unsere Reedsensoren im Gewindegehäuse der Serie MMS 309 bieten eine zuverlässige Lösung für industrielle Anwendungen mit Gewindebohrungen und gewährleisten präzise Schaltvorgänge bei einfacher Montage.
Sie benötigen eine Individuelle Lösung?
Individuelle Anpassungen:
• Abmessungen und Form
• Magnetische Empfindlichkeit
• Betriebstemperatur
• Anschlusstypen
• Gehäusematerial
• Montage / Modifikation
Anwendungsbereiche
Positionskontrolle, Berührungsloses Schalten
Features
Magnetisch betriebener Näherungssensor
Individuell definierte Empfindlichkeit
Kundenspezifische Anpassungen möglich
Kann durch Nichteisenwerkstoffe, z. B. Holz, Plastik oder Aluminium hindurch betrieben werden
Eigenschaften der Serie
Die Reedsensoren der Serie MMS-309 im robusten Gewindegehäuse ermöglichen eine einfache Schraubmontage und bieten eine zuverlässige Lösung für industrielle Anwendungen. Die Serie umfasst verschiedene Kontaktformen: Schließer (A), Öffner (B) und Umschalter (C). Zusätzlich steht eine Variante mit geringer Hysterese sowie eine Hochspannungsvariante bis 1000 V DC zur Verfügung.
Unterschiedliche Kabellängen, individuell definierbare Empfindlichkeitsbereiche und Steckeroptionen ermöglichen eine präzise Anpassung an verschiedenste Einbausituationen und Einsatzbedingungen in anspruchsvollen Industrieumgebungen.
Abmessungen: M12 × L 46.0 mm
Kontaktform: A/B/C
Arbeitstemperatur: –20 °C … +80 °C
Empfindlichkeit: 7 … 40 AT
Schaltleistung: 5 W … 50 W
Schaltstrom: 0.25 A … 1.0 A
Dauerstrom: 1.0 A … 3.0 A
Spannungsfestigkeit: 200 VDC … 2000 VDC
Zulassung
REACH; RoHS

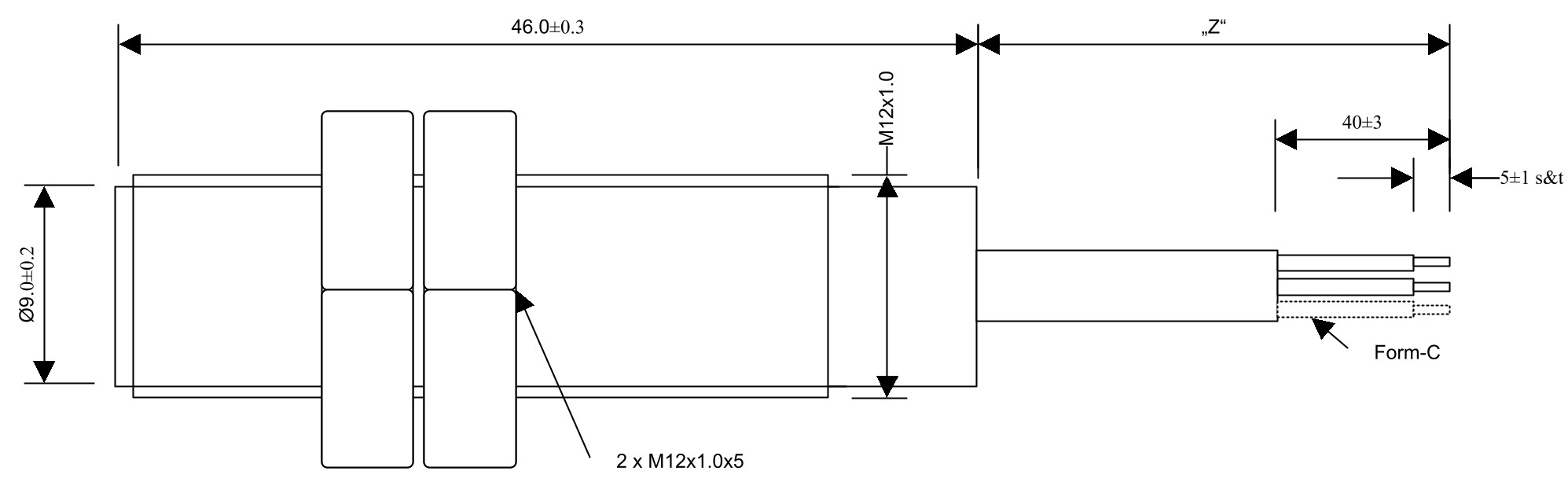

Technische Zeichnung
Eigenschaften der Varianten
Abmessungen: M12 × L 46.0 mm
Steigung: 1
| MMS-309 -1 | MMS-309 -2 | MMS-309 -3 | MMS-309 -4 | MMS-309 -5 | MMS-309 -9 | MMS-309 -10 | |
|---|---|---|---|---|---|---|---|
 |
|
|
 |
 |
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C |
| Empfindlichkeit | 7 … 30 AT | 15 … 30 AT | 15 … 40 AT | 10 … 35 AT | 10 … 35 AT | 7 … 30 AT | 15 … 35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 0.5 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster | Bitte direkt anfragen | ||||||
| MMS-309 -1 | MMS-309 -2 | MMS-309 -3 | MMS-309 -4 | MMS-309 -5 | MMS-309 -9 | MMS-309 -10 | |
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
| Kontaktform | A-Schließer | A-Schließer | A-Schließer | B-Öffner | C-Umschalter | A-Schließer | A-Schließer |
| Arbeitstemperatur | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C | –20 °C … +80 °C |
| Empfindlichkeit | 7 … 30 AT | 15 … 30 AT | 15 … 40 AT | 10 … 35 AT | 10 … 35 AT | 7 … 30 AT | 15 … 35 AT |
| Schaltleistung | 10 W | 10 W | 50 W | 5 W | 5 W | 10 W | 10 W |
| Schaltstrom | 0.5 A | 0.4 A | 1.0 A | 0.25 A | 0.25 A | 0.5 A | 0.5 A |
| Schaltspannung VDC | 200 VDC | 200 VDC | 250 VDC | 175 VDC | 175 VDC | 200 VDC | 1000 VDC |
| Schaltspannung VAC | 140 VAC | 265 VAC | 265 VAC | 125 VAC | 125 VAC | 140 VAC | 265 VAC |
| Dauerstrom | 1.0 A | 1.4 A | 3.0 A | 1.5 A | 1.5 A | 1.0 A | 1.3 A |
| Spannungsfestigkeit | 250 VDC | 400 VDC | 750 VDC | 200 VDC | 200 VDC | 200 VDC | 2000 VDC |
| Kleinmengen & Muster | Bitte direkt anfragen | ||||||
◀ Tabelle bitte seitlich scrollen ▶
